　　（2）考虑晶体管存储时间的等效电流源IX，

　　IX=0.1tx/Ts                    (14-47)

　　（3）URO控制的电压源ED

　　ED＝0.01×URO＝d                    (14-48)

　　即比较器输出（节点⑩）导通比d

　　式中，URO＝（GD+IX）RO＝100d,URC=UK-Umin,UO=Umin

　　节点(21)、(22)分别接电压源Up及UM组成的钳位电路，即定节点20的电位（即导通比）最大值、最小值。

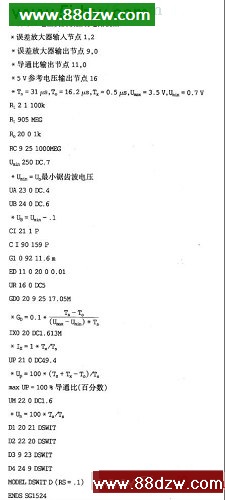

　　SG1524的仿真程序如下：

　　SPICE的程序输入语言，采用自由格式描述电路结构和元件参数。软件用改进节点法列方程，用牛顿一拉夫逊改进算法进行非线性分析，应用稀疏矩阵技术解线性代数方程组，瞬态分析中在求刚性微分方程数值解时，使用变阶变步长的隐式积分法（Gear法）。采用上述算法收敛快，数值解的稳定性好，SPIcE的使用方法可以参考有关手册。

　　因此只要将开关电源的各元件节点编号，将电路结构和元件参数值，按照规定的格式输入计算机，就可以对电路或系统进行仿真分析，包括输出计算结果、打印出瞬态时域响应特性或小信号频域特性等。
