电脑主板ATXPWROK控制电路图
[09-13 20:54:56] 来源:http://www.88dzw.com 单片机电路图 阅读:8277次
文章摘要:电路中ATXPWROK#信号是ATXPWROK通过“非门”电路转换而来即电平与ATXPWROK的电平的相反。电路原理如下:一、正常工作时ATXPWROK为高电平,导通Q45截止Q44,+12V通过电阻加在Q43和Q24的Pin2上即双通道MOS管的N型通道的控制脚为高电平,该通道导通。此时VCC电压经N型MOS管从Pin7、Pin8输出为5VUSB电压。同时, ATXPWROK为高电平时ATXPWROK#为低电平,则“与门”U26输出为低电平,Q40截止,输出高电平控制信号到Q43和Q24的Pin4上即双通道MOS管的P型通道截止,此时Pin5、Pin6无电流输出,即5VSB未提供5VUSB的

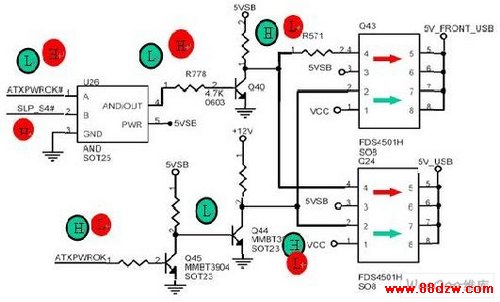

电脑主板ATXPWROK控制电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 电路中ATXPWROK#信号是ATXPWROK通过“非门”电路转换而来即电平与ATXPWROK的电平的相反。电路原理如下:
一、正常工作时ATXPWROK为高电平,导通Q45截止Q44,+12V通过电阻加在Q43和Q24的Pin2上即双通道MOS管的N型通道的控制脚为高电平,该通道导通。此时VCC电压经N型MOS管从Pin7、Pin8输出为5VUSB电压。同时, ATXPWROK为高电平时ATXPWROK#为低电平,则“与门”U26输出为低电平,Q40截止,输出高电平控制信号到Q43和Q24的Pin4上即双通道MOS管的P型通道截止,此时Pin5、Pin6无电流输出,即5VSB未提供5VUSB的电压。
二、睡眠或关机时ATXPWROK为低电平,无+12V电压,Q43和Q24的Pin2为低电平,MOS管的N型通道截止。此时ATXPWROK#为高电平,同时南桥ICH4发出的SLP_S4#为高电平, “与门” U26输出高电平信号控制Q40导通输出低电平, Q43和Q24的Pin4上即双通道MOS管的P型通道导通,此时Pin5、Pin6输出由5VSB转换而来的5VUSB。
VCC3是主板供电部件最多的工作电压,除了直接供给南桥、北桥、内存、PCI、Audio芯片、Super I/O芯片、BIOS芯片或通过电感供给网卡芯片、时钟合成器芯片等等外,还通过电压调整管转换为1.5V的V_1P5,电路如下:
V_1P5是北桥的主要工作电压,也是南桥的工作电压之一。如果主板有扩展AGP总线, V_1P5是AGP2.0规范的工作电压。
