  宿端内含名为“DisplayPort 配置数据(DPCD)”的数据结构,可以存储配置数据并作为宿端与源端都可读写的通信邮箱使用。源端一般使用跨 AUX 通道的 DPCD 内容(参见图 3 和图 4)。

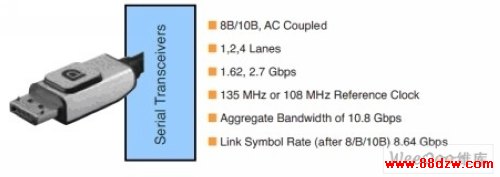

图4 VESA DisplayPort v1.1a 主链路

  Policy Maker 链路调训

  在 DisplayPort 链路上建立通信的过程称为“链路调训”。在链路调训的过程中,内核在通信启动时将着力于最大限度降低错误的同时,优化链路速度与功耗。如果在数据传输中出现问题,内核将自动重复链路调训,以适应不断变化的条件。源端与宿端信息包之间的通信通过双向半双工 1Mbps AUX 通道进行。视频与音频数据通过主链路信道(1、2 或 4)进行传输,其是从源端到宿端的高速千兆位级收发器通道。

  内核的链路调训工作分两步执行:时钟恢复、信道均衡;符号锁定(symbol lock)、信道间对准。步骤一,接收器的 PLL 锁定至进入的信号,并恢复链路时钟。步骤二,系统对通道均衡与信道间对准进行优化。

  下面是源端与宿端的 PolicyMakers 的典型工作顺序:

  1. Tx Link Policy Maker 可监控热拔插检测情况,如果检测到有热拔插,则向 Stream Source Policy Maker 发送通知。Stream Source Policy Maker 通过 AUC 通道读取宿端 EDID;

  2. Tx Link Policy Maker 通过AUX 通道读取来自宿端的 DisplayPort配置数据。根据源端与宿端的功能配置情况,它可为宿端 DPCD 的链路配置字段编写配置参数,并通过写入到宿端 DPCD 的“TRAINING_PATTERN_SET”字节启动链路调训,随即对调训模式的发送进行初始化;

  3. Tx Link Policy Maker 根据来自 Rx Link Policy Maker 的反馈,通过调节电压摆幅以及在必要时调节比特率,来控制时钟恢复顺序。一旦内核完成时钟恢复,链路调训就进入通道均衡阶段。在该阶段,如果调用 Rx LinkPolicy Maker,即对预加重进行调节。此外,接收器还将在本阶段完成符号锁定与信道间的对准;

  4. 一旦内核通过链路调训( 即系统完成位锁定与符号锁定),就会在 DPCD 中予以提示。Tx Link PolicyMaker 可向 Tx Stream Policy Maker 报告调训状况,以在进行流属性数据传输的同时实现同步流。

  Policy Maker 的附加功能

  除了参与链路调训外,Tx Link Policy Maker 还可利用来自接收器的IRQ HPD 信号监控宿端事件通知,并可检查 DPCD 的链路状态字段,了解中断的原因。如果Tx Link Policy Maker检测到链路失去锁定,就必须重新训练链路。如果接收器调用,其还可重新配置链路,增加或者减少主链路信道数。

  此外,Link Policy Maker 还可决定多个 AUX 请求事物处理的顺序,因为每个事物处理结束于另一个事物处理开始之前。由于宿端的答复可以是 NACK或者 DEFER,Policy Maker 必须决定针对这两种情况的后续工作。AUX 事物处理仅限于 16 字节的数据,因此Policy Maker 必须将较大的事务处理分成多个不超过 16 字节的事物处理。

  由于 DisplayPort 能够协商和优化链路设置,因而能够在不断变动的条件下实现最佳结果。Link 与 Stream Policy Maker是进行流程协调的控制功能,能够实现现代高速视频与音频的传输。采用 MicroBlaze 嵌入式系统的赛灵思Source Policy Maker Controller 系统参考设计经过精心设计,可帮助您充分发挥这些全新功能的所有优势,向市场推出功能丰富的显示产品。赛灵思DisplayPort LogiCORE 可提供高度灵活的源端与宿端解决方案,具有可下载到TED Spartan-6 消费类视频套件中的范例 EDID 及源代码。免费提供该 IP 的*估版本。
