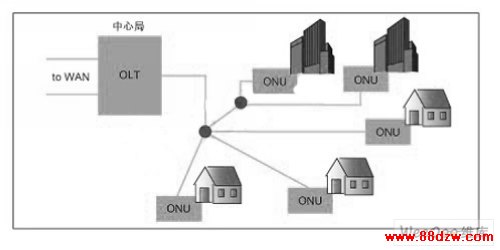

图1：DSL和PON拓扑共存。

　　基于FPGA的设计

　　针对上述背景，系统级OEM厂商在实现低成本和高效的OLT设计方面可选择性很少。一种方法是选用ASIC技术。但这种方法的投资成本极高。由于一些原因，ASSP也无法较好地实现。ASSP在支持PON演进需求方面的灵活性有限，缺乏设计可扩展性，并且功耗随着时钟速率的升高而升高。ASSP在提供可竞争的差异化产品方面的能力也很有限，还面临着器件停产的风险。另外，拥有成本也越来越高，上市时间较长。

　　然而，FPGA却能为OLT的设计提供低成本高效率的开发平台。当设计无缝移植到结构化ASIC进行大批量生产时成本还能进一步降低。这种方法由于省去了大型且耗时的ASIC开发，系统OEM厂商可以省去较大的成本，并缩短上市时间。

　　像STratix这类FPGA器件，能够为实现和集成主要的OLT线路卡功能(见图2)提供所需的高性能逻辑。而且，FPGA也是用于实现CO OLT或者ONT用户驻地端EPON和GPON MAC的可选技术。另外，可以在一片FPGA中集成PHY和MAC，从而在一个芯片上实现虚拟线路卡。FPGA中先进的高效率内核矩阵基于的是被称为自适应逻辑模块(ALM)的创新逻辑单元。

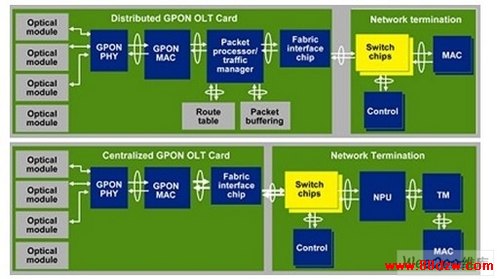

图2：OLT线路卡采用的分布式与集中式架构的比较
