　　此模块重点考虑了奇分频的情况，为了节省资源对奇分频的做改动同时也能实现偶分频的情况。对输入主 时钟的同步奇整数分频，可以简单地用一个Moore机来实现，编码采用Moore机增加了可靠性。

　　master核系统输入时钟clk-in通过divider分频产生clk-out，通过改变divider的值，可以实现任意分频的时钟 输出[4]。其频率表达式如下：

　　用verilog语言描述时钟产生模块，用ISE综合后，其生成电路如图2所示。

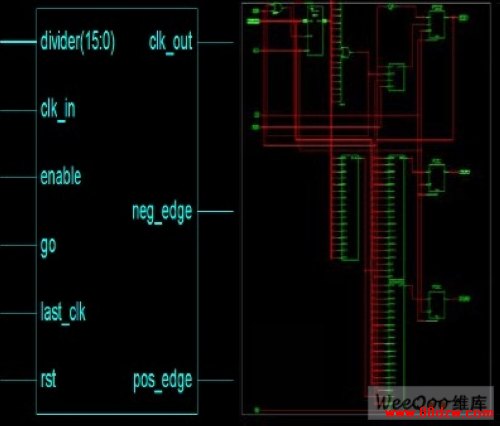

　　图2.时钟产生模块电路

　　3.2.2. 串行接口模块spi-shift设计

　　数据传输模块是SPI的核心模块。此模块负责把并行进来的数据串行传出，串行进来的数据并行传出。 本文设计的shift与通常的SPI移位模块设计不同，原因在于这里考虑了寄存器的复用，以使用较少硬件资源 来增大一次传输数据的位数，从而提高数据传输的整体速率。对于并行进来的数据位宽比较长，比如128 位的数据时，为了提高传输的速度，本文设计工作中牺牲了资源改进了以前的保守的SPI模块。SPI Master 核在主机侧作为slave设备接收数据，同时作为master设备发送数据。此模块verilog代码经ISE综合后如图3 所示。

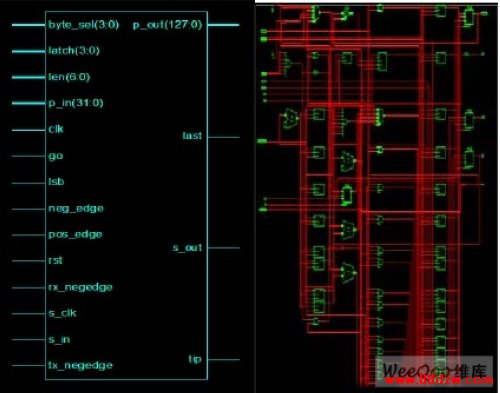

　　图3.串行接口模块电路

　　3.2.3. 顶层TOP模块

　　本文在分析协议的基础上建立了高速可复用SPI总线的基本结构，包括时钟生成模块，数据传输模块， 并用上层TOP模块调用底层的两个模块。顶层模块的重要作用就是让分模块能够顺利的运作起来。所以此 SPI核的顶层模块要写入控制字，通过状态机控制调用时钟生成模块和数据传输模块正常运行。其经ISE综 合后如图4所示。

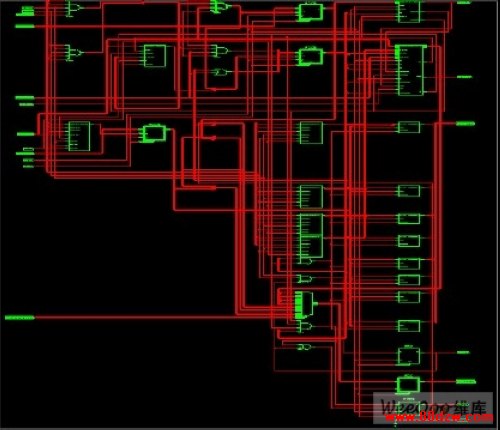

　　图4.顶层TOP模块电路

　　4、仿真与验证

　　仿真与验证是IP核设计中非常重要的一部分，因为它直接关系着IP的可用性。将用verilog 描述好的SPI 接口电路用ISE进行综合，然后用modelsim 软件进行仿真[5]。在建立测试平台时，首先要建立模拟Wishbone 协议的master模块，同时建立模拟SPI协议的slave模块，再将接收/发送数据和地址进行比较、校验。因此 Spi-top Testbench总体架构可分为：Wishbone master model、SPI master core、SPI slave model 三个模块。

　　为了简单仿真8bit数据传输，首先进行复位，然后设置寄存器，再进行寄存器校验，无误之后进行8bit 数据传输，在tx上升沿发送数据，rx下降沿接收数据，仿真波形如图5所示。同理可以仿真64bit、128bit等 数据传输仿真波形。

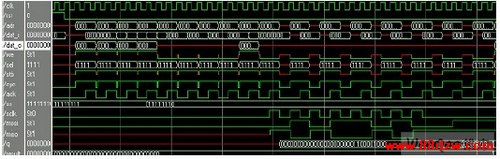

　　图5. 8bit数据传输仿真波形

　　用ISE软件进行编译，将生成的网表文件通过JTAG下载到xilinx 公司的spartan3 系列FPGA运行，在ISE 的辅助分析下得到了正确的结果。

　　5、结束语

　　随着半导体技术的进步，FPGA 的价格越来越便宜， 工作频率越来越高，使用FPGA 实现SPI 通信 接口是切实可行的。

　　本文作者创新点：设计过程中很多变量都采用参数形式，具体应用于工程实践时根据实际需要更改参 数即可，充分体现了可复用性。由于SPI对传输时序要求非常严格，所以本文工作中设计了一种比较可靠， 稳定的时钟生成模块，它对于奇偶分频的情况分别考虑，从而避免了以往SPI总线中对系统时钟奇分频时 会出现分频出的时钟不稳定的问题。数据传输模块采用较简洁的并串互转结构，一次最多可传输128位， 速度是遵守SPI协议的同类器件里较快的。并且从128位到8位可选具体一次要传输多少位，有别于以往一 次传输的位数为定值的情况。
