蓝牙HCI-UART主控制接口的FPGA设计与实现

[09-12 18:33:15]   来源:http://www.88dzw.com  EDA/PLD   阅读:8227

文章摘要:(2)RS-232 传输层:通过位于主机和主控制器之间的物理RS-232 接口实现。事件包和数据包通过该 层,但该层并不对它们进行解码。该传输层支持的是主机控制器和不同实体中的主机的通信情况,通信距 离较远,传输层特别规定了电气特性,并采用了更为精细的链路协议以应对较高的线路误码率,但在硬件 上需要增加电平转换电路。(3)UART 传输层跟RS-232 传输层类似,也是采用一个UART 的串行通信方式在主控制器与主机之间 进行数据传输。应用环境主要是针对主控制器和主机位于同一个电路板上,传输层假定UART 通信无线性 错误。与其它的相比,UART 传输层方式比较灵活,其应用环境决定其连接错误相

蓝牙HCI-UART主控制接口的FPGA设计与实现,标签:eda技术,eda技术实用教程,http://www.88dzw.com

  (2)RS-232 传输层:通过位于主机和主控制器之间的物理RS-232 接口实现。事件包和数据包通过该 层,但该层并不对它们进行解码。该传输层支持的是主机控制器和不同实体中的主机的通信情况,通信距 离较远,传输层特别规定了电气特性,并采用了更为精细的链路协议以应对较高的线路误码率,但在硬件 上需要增加电平转换电路。

  (3)UART 传输层跟RS-232 传输层类似,也是采用一个UART 的串行通信方式在主控制器与主机之间 进行数据传输。应用环境主要是针对主控制器和主机位于同一个电路板上,传输层假定UART 通信无线性 错误。与其它的相比,UART 传输层方式比较灵活,其应用环境决定其连接错误相对较少,可以采用简单的 复位恢复机制实现失步时的复步。由于主机和主控制器都处于同一块电路板上,因而传输层不需要规定电 气信号,可以直接采用TTL、LV-CMOS 等IC 端电压,应用较多。同时,UART 传输层避开了RS-232 传输层 所要求的较繁琐的协商和同步机制。UART 性能和数据吞吐率水平与USB 接口相当,而传输协议却较为简单, 减少了软件开销,是一种更为经济高效的全硬件解决方案。

  2.2.2 HCI 分组

  两个蓝牙设备间进行数据通信是通过HCI 分组实现的,HCI 是通过分组的方式来进行信息交换的。HCI 分组有三种类型:指令分组(Command Packet)、事件分组(Event Packet)和数据分组(Data Packet)[7]。

  (1)指令分组

  只从主机发向主机控制器,分为链路控制指令、链路策略指令、主机控制指令与基带指令、信息参数 指令、状态参数指令和测试指令。HCI 指令分组由操作码(OpCode)、参数总长(Parameter Total Length) 和参数列表(Parameters)三部分组成[8]。

  (2)事件分组

  只从主机控制器发向主机,用以说明指令分组的执行情况,是主机控制器向主机报告各种事件的分组。 包括通用事件(包括指令完成事件和指令状态事件)、测试事件、出错事件三种。

  (3)数据分组

  它是在主机和主机控制器间双向传输,一般分为ACL(Asynchronization Connectionless)数据分组和 SCO (Synchronization Connection Oriented)数据分组两种[9]。二者之间的区别在于:ACL 链路支持对称和非对称传输,分组交换和多点连接,适用于传送数据;SCO 链路支持对称传输,电路交换和点到点连接, 适用于传输语音。

  3 HCI-UART 的FPGA 设计

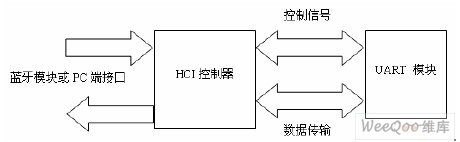

  主机与蓝牙模块之间使用指令——应答的方式进行通信,主机向主机控制器发送指令分组,主机控制 器执行某一指令后,大多数情况下会返回给主机一个指令完成事件分组,该分组携带有指令完成的信息。 如果指令分组参数有误,返回的指令状态事件分组就会给出相应的错误代码。主机与主机控制器间的数据 交换则通过数据分组实现。主控制器系统原理框图如图2 所示。


  3.1 UART 的设计

  UART 的设计主要包括三个部分:发送器、接收器和波特率发生器,设计采用分模块完成[10]。 (1)波特率发生器:UART 的数据接收和发送是通过对波特率的设置进行实现的。波特率发生器采 用分频器实现,分频得到一个频率为波特率16 倍的波特率时钟clk_baud,分频数N 计算公式如(1)所示, 其中clk_sys 表示系统时钟,baudrate 为UART 的波特率。


  (2)发送器模块:检测到发送信号时,装载数据,根据数据产生奇偶校验位,按通信协议帧的格式 的要求依次发送起始位、数据位、奇偶校验位和停止位,并产生各种控制信号。整个发送过程采用有限状 态机实现,分成五个状态(空闲idle,发送起始位send_start,发送数据send_data,发送奇偶校验位 send_parity,发送停止位send_stop),具体过程如图3 所示。
