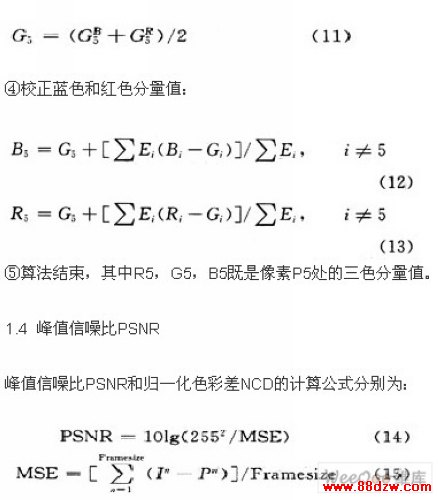

式中:MSE是原图像与处理图像之间均方误差(meansquare error);I表示原图像第n个像素值;P表示处理后的图像第n个像素值;Framesize表示图像大小,如1 280×1 024;PSNR值越大,就代表失真越少。
2 结果分析

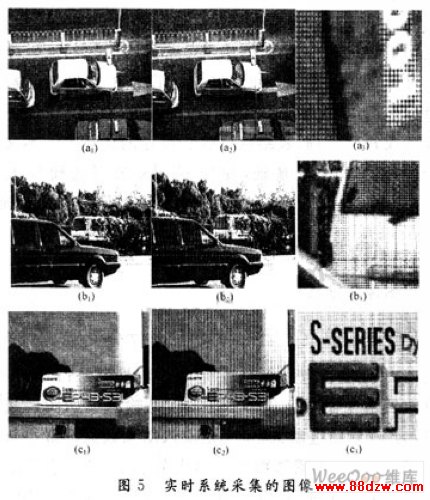

经过实时图像采集系统获取的图像如图5所示,其中图5(a1),(b1),(c1)为经过插值变换的图像,色彩明亮,主观感觉良好。图5(a2),(b2),(c2)为采集的原始Bayer图像,局部放大后可看到原始的马赛克效应,如图5中(a3),(b3),(c3)所示。峰值信噪比计算结果见表1,其中PSNR1为双线性插值法,PSNR2为OptimalRecovery方法。
3 结 语
目前FPGA技术发展很快,内部资源越来越丰富,性价比不断提高。充分发掘FPGA资源的潜力,尽可能将图像预处理算法在系统的前端完成,这必将大大提高系统的实时特性,拓展嵌入式系统的应用领域。尽管着眼点是彩色图像的Bayer插值变换,但对于其他使用FPGA器件的嵌入式系统设计方法也有积极的借鉴意义。
