　　数据文件生成模块用来综合处理得到的各种仿真试验数据结果，并以数据文件的形式对 数据进行存盘，以供后续的分析处理使用。

　　2．3 仿真流程及实现

　　2．2．1 仿真流程

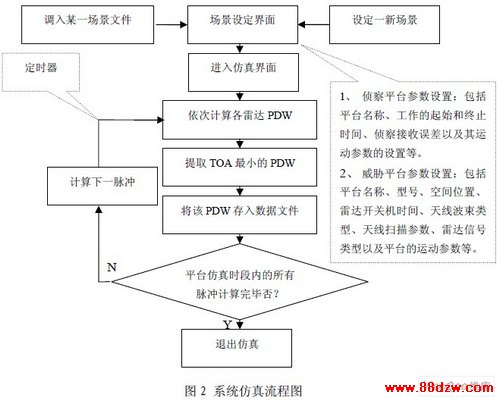

　　系统仿真的流程框图如图2 所示。系统仿真主控模块根据设置的侦察平台和威胁平台的 初始状态及运动参数，对侦察平台和各威胁平台的航迹进行计算，确定侦察平台与各威胁平 台之间的空间相对位置(包括距离和方位角)，并根据雷达技术参数和雷达天线扫描方式以及 设定的系统侦察误差计算出各雷达在某一时段内到达侦察平台的射频脉冲PDW 的各参数。

　　对于某一时段内到达侦察平台的射频脉冲序列，系统根据脉冲TOA 参数的大小对其进行排 序，对于同时到达的射频脉冲加以融合处理，从而得到该时段内所有雷达的射频脉冲数据， 并将脉冲功率超过检测门限Prmin  的有效射频脉冲数据写入指定的数据文件。

　　2．2．2 仿真结果

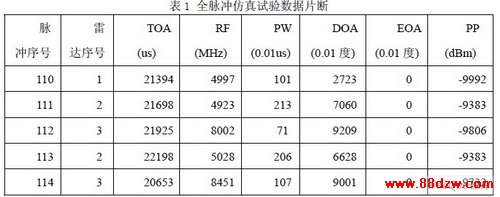

　　利用研制成功的雷达电磁环境仿真系统对多部雷达辐射源进行仿真试验研究，可生成雷 达电磁信号处理输出的全脉冲仿真试验数据，表1 给出了一个全脉冲仿真试验数据的片断。

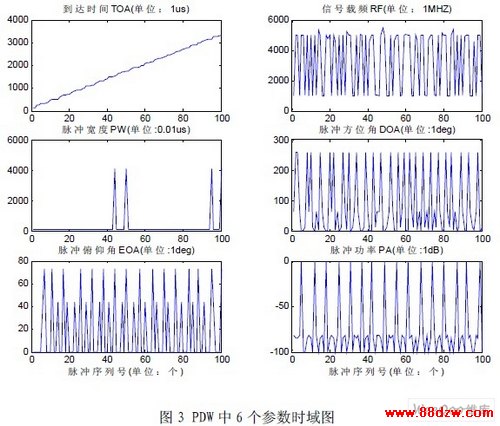

　　为了能够直观地认识仿真数据，另外给出了产生数据的时域图（图3），其表示了PDW 中的六个参数TOA、RF、PW、DOA、EOA 和PP 随着到达脉冲序列所产生的变化。

　　3 结论

　　电子侦察信号环境的数字仿真研究的目的是利用数字计算机仿真电子侦察平台所处的 信号环境，给出接收平台位置处信号功率图谱和信号流密度等一系列重要数据，为雷达电子 侦察定位系统有关课题的研制提供了重要的参考依据。利用相关的数学模型，用计算机模拟 仿真技术对雷达侦察信号环境进行数字仿真，参数灵活可调，可以实现对多种体制不同密度 级的脉冲信号仿真。
