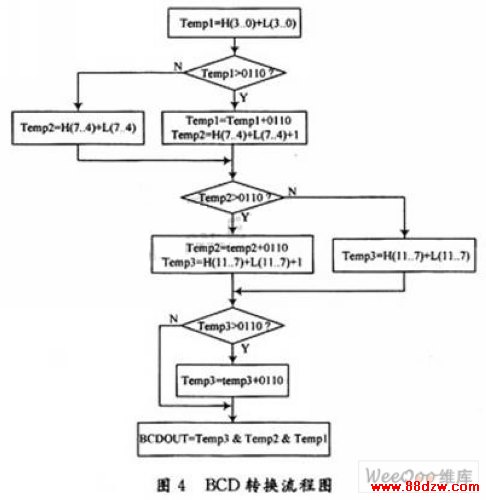

　　1.5  A／D转换与BCD码合成系统电路

　　将A／D转换电路与BCD码转换电路组成统一系统，通过硬件编程语言VHDL中的进程语句将编制成功的A／D转换电路描述语句和BCD码转换电路描述语句组合成一个整体程序，通过QuartusⅡ软件生成系统图，如图5所示。

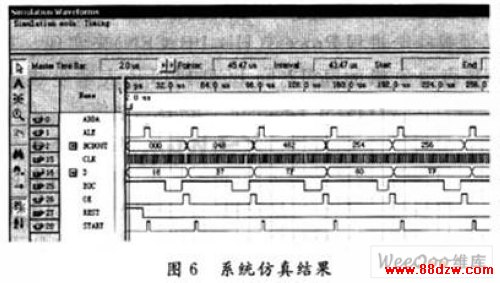

　　A／D转换结果由3位十进制数表示，每位十进制数由4位BCD码表示，总共有12位BCD码输出。将电路输出BCDOUT(11．．0)分成BCDOUT(11．．8)，BCDOUT(7．．4)和BCDOUT(3．．0)三部分，通过三个进程Process()分别用VHDL语言编程描述LED显示驱动。对整个系统进行波形仿真，得到仿真波形如图6所示，最后在Gw48-CK实训开发系统完成功能验证。

　　2 结  语

　　将CPLD和微机控制技术相结合，在智能仪表设计和控制系统设计领域提高了系统设计的灵活性，缩短了产品开发周期，同时使系统易于升级和扩展。因为采用了CPLD(复杂可编程逻辑器件)，极大提高了系统I／O口利用率，缩小了印刷电路板面积，提高了系统集成度，在多输入／多输出的数据采集和控制系统领域有十分广阔应用前景。（现代电子技术）
