  一般来说,影响处理器选择的是最终应用的设计需求而非那款特定处理器支持的存储器接口。最终应用需求也将影响存储器的选择。这样,在处理器和存储器间的接口可有几千种选择。

  在下一步开发前,设计师需测试几种不同的存储方案以确证概念。当需将处理器上可用接口与最佳存储器方案结合起来时,采用FPGA作为接口方案可提供完全的灵活性。

  选择存储器接口平台

  存储器实现的下一步取决于处理器和应用。存储器领域的许多处理器制造商为简化其特定处理器的使用都提供完整开发平台。每块处理器板都带有一组标准接口,但这种接口可能与所选存储技术所需的不匹配。

  处理器开发板应有一个标准扩展接口,该接口是为开发支持附加外设功能的子卡以及允许用一个处理器*估多个协议而专门设计的。在选用一块母板生成原型后,当选择存储器接口时,一块带内置FPGA的子卡将带来不需再购买多个子卡的灵活性。

  在处理器扩展卡上,有两种FPGA用法。第一种,通过增加与存储器现有槽兼容的额外存储器槽来扩展固有的外设支持。第二种,增加处理器没有的接口实现非固有的外设支持。

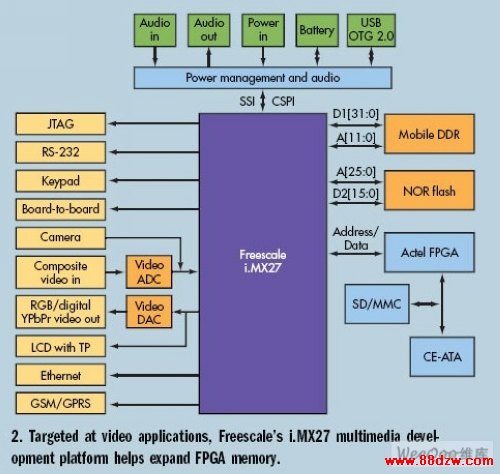

  图2显示的是飞思卡尔的i.MX27多媒体开发平台。i.MX27处理器锁定的是诸如视频安全和基于因特网协议的音视频传输等视频应用。该处理器还有丰富的多种接口以满足大多数应用。

  供应商想为该开发平台增加其它一些存储器接口。为支持非固有外设选用的基于闪存的FPGA直接连接i.MX27处理器的地址和数据总线。与飞思卡尔的i.MX27一道,FPGA通过自带的SD/MMC和CE-ATA协议接口还支持SD Card和Micro Hard Drive存储介质的使用。

  当需验证概念时,一款可支持全部可能接口的存储器卡就很有用。理想情况是,该卡可识别插接的存储器种类并选择FPGA与处理器连接的合适接口。借助该先进的自动连接特性,设计师不必了解如何为每一种设备编程FPGA。但,设计师可为其最终应用*估所选的协议。为进行*估还可将一块通用存储器卡与多个处理器一起使用。

  利用行业标准开发板可节省几个月的开发时间并降低制造成本。在不占用原型系统资源的条件下,通过实施第一轮设备选择以及可能的设备减除,可在决定最终架构前*估多个处理器和接口标准。

  功耗测量

  对低功耗便携应用来说,最好以充分考虑了低功耗要求的开发平台为起点。一般来说,这些系统已经采用了低功耗元器件从而免去了以后所需的某些设计优化工作。

  全面的开发平台将提供原理图和详细的元材料清单(BOM),当考虑设计的最终布局及选用器部件时,要仔细研究这些图表。当为低功耗便携式应用选择最佳开发平台和子卡时,可测量整个系统或单个器部件功耗的能力也是个关键考虑。

  在选好处理器、存储器种类和IP后,低功耗存储器实现的下一步是确定得出的系统是否真是低功耗的?在此,可用FPGA存储器扩展接口卡测量功耗。

  利用板上跳线可进行每个测量。为测量板上的任意部分,需关闭设备、拿掉跳线、连接万用表,然后再给系统上电。为在下列位置实施测量可隔绝电源:FPGA核电流测量有助于*估IP功率使用并演示FPGA可用的灵活功耗优化模式。需注意的是:使用中的FPGA可工作于1.5或1.2V核电压,所以,请确保计算功率时采用的是正确电压。两个额外跳线允许测量3.3V(稳压器输出)条件下的电流。FPGA的任一组I/O都可工作于不同电压,从而支持独立测量各组I/O的电流。

  为支持这些测量,系统在任一特定时刻通过LED传递正执行的是哪个功能的信息。它还显示操作中的电压和模式。

  除在板级测量功率外,通过软件分析工具测量器件级功率的能力也很重要。许多供应商利用功率计算器进行分析。在此,可输入寄存器和时钟频率以提供功率值。

  对设计进行综合然后借助智能功率分析工具(采用IP尤其方便)可实现更准确的测量。这些工具*估设备各个架构特性、各个电源和各个I/O组群的功率使用。随着功率分析工具精度的改进以及设计师学着信任这些结果,从而进一步缩短了设计周期。
