  引言

  在高速数据采集方面,FPGA有单片机和DSP无法比拟的优势。FPGA的时钟频率高,内部时延小,全部控制逻辑都可由硬件完成,而且速度快,组成形式灵活,并可以集成外围控制、译码和接口电路。更最主要的是,FPGA可以采用IP内核技术,以通过继承、共享或购买所需的知识产权内核提高其开发进度。而利用EDA工具进行设计、综合和验证,则可加速设计过程,降低开发风险,缩短了开发周期,效率高而且更能适应市场。本数据采集系统就是基于FPGA技术设计的多路模拟量、数字量采集与处理系统。FPGA的IO端口多,且可以自由编程、支配、定义其功能,同时配以verilogHDL语言以及芯片自带的可定制模块,即可进行软件设计。FPGA的最大优点是可在线编程。此外,基于FPGA设计的数据采集器还可以方便地进行远程功能扩展,以适应不同应用场合的需要。

  1 系统基本构架

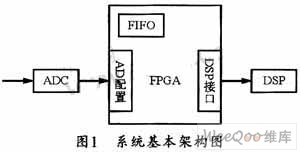

  本文所设计的高速数据采集系统是某雷达信号处理系统的一部分,可用于雷达信号的预处理以及采集、缓存。本系统以高速FPGA为核心逻辑控制模块,并与高速ADC和DSP相连接。其系统基本架构如图1所示。

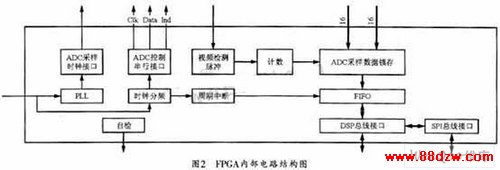

  图1中的FPGA可用作数字接收机的预处理模块,该器件集成有PPL倍频、ADC控制接口、FIFO及其管理、SPI接口、DSP总线接口、状态和自检模块等。FPGA的内部结构功能框图如图2所示。


  图2中的中断产生模块用于产生周期性中断,利用视频包络和100 MHz时钟可形成50 MHz的DMA同步传送时钟,然后通过外部口DMA方式将采样数据传送到DSP。ADC控制串行接口为通用三线串口,SPI总线接口实际上是一个串并转换器,可用于控制本振。本系统的DSP数据总线为64位宽度,地址为32位。

  由于雷达信号接收机中的信号处理量大,信号复杂,因此,通过基于高速大容量FPGA芯片的实时数据采集系统可以很好的满足对信号预处理的需要。

  2 芯片的选取

  ADC是数据采集系统的核心,其性能指标往往是决定数据采集系统性能最关键的因素。本系统的中频频率为1125 MHz,带宽BW为250 MHz。ADC选用ATMEL公司的高速采样芯片AT84AD001本系统采用带通采样方式,其采样频率低于输人中频频率。但是ADC的输入带宽必须大于中频频率加二分之一带宽,AT84AD001的模拟输入带宽为1500 MHz,高于1125+125=1250 MHz,故可满足设计要求。AT84AD001的最高采样率为1000MHz,也可以满足系统要求。此外,AT84AD001的模拟输入、时钟输入和输出全部采用差分方式。设采样时钟频率fsw为500 MHz,内部提供了1:1/1:2降速率逻辑,其输出A、B、C、D四路的数据速率分别为fsw/2,数据宽度为8位,电平为差分LVDS,数据宽度为2×8=16位,但是,由于速率已经是250MSPS,故可以直接送给FPGA处理,而不需要再进行专门的降速率处理。

  StratixII系列FPGA是Altera公司具有全新构架的高密度产品。它采用1.2V电压、90nm及全铜层SRAM工艺,是采用自适应构架的FPGA。与第一代Stratix相比,StratixII器件的逻辑密度是前者的2倍,速度也快了50%,在无线通信、高速数字信号处理和军事雷达等领域都有广泛的应用前景。本设计采用其中的EP2S90系列,该系列由三种不同大小的集成RAM块组成,包括512 bit的M512块、4 Kbit的M4K块以及512 Kbit的M-RAM块)。其中最大容量的M-RAM块就有4块,基于这三种块的RAM单元最多能达到9 Mbits的容量,因此,StratixII系列FPGA是那些对存储量要求很高的应用的理想选择。

  3 系统的实现及仿真

  ADC接口及控制模块

  本系统选用AT84AD001B芯片,设计模拟输入的工作方式为I通道与Q通道有相互独立的两路输入,时钟输入的丁作方式为I通道和O通道有各自独立的时钟,并分别在上升沿时采样。
