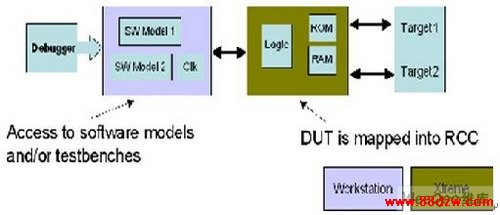

　　图4：配有软件的Xtreme服务器配置。

　　图4所示的该技术对第一次仿真特别实用，不需要任何有关环境配置方面的工作量。其概念是在Xtreme的FPGA中运行RTL IP。开始时，引入的时钟为软件时钟，但结果相当可喜，还简化了RTL的系统验证和调试。配置过程中，整个仿真环境是类似的，仅有的改变是用VHDL RTL IP替代SysC IP。试验结果是仿真速度快了10倍。因此，Xtreme服务器平台满足了RTL验证/调试所用平台的需求。最重要的方面是具有与ncsim同等水平的调适能力。还提供了与SystemC环境的无缝集成。

　　调试功能

　　硬件方面的一个更具挑战性的问题是调试。当自检失败时，就需要一个相关的测试范例。为了验证该测试范例，在检查失败原因时必须检查所有的主要信号。所以需要对信号进行存放，验证，从而找出具体的原因。利用基于XTREME服务器的平台可以很容易地执行所有这些功能，无须额外的工作量。通过将实际硬件移入独立的FPGA，可以很容易地改善仿真速度，不过这种方法提供的调试功能较少。因此，基于XTREME服务器的平台不仅改善了仿真速度，还能提供非常好的调试功能。图5给出了分析结果。

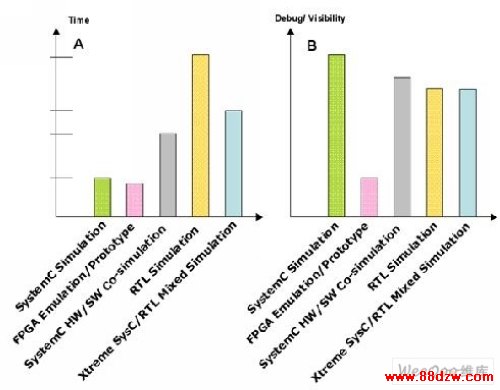

　　图5：A）不同平台上的仿真性能。B）不同平台上的调试复杂性。
