　　2．3 四相位驱动脉冲

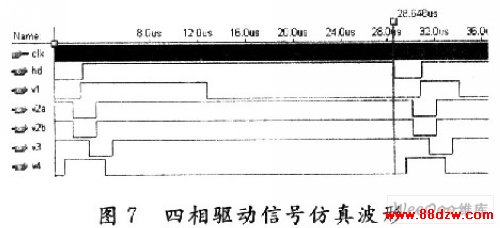

　　根据四相CCD电荷转移的原理，CCD中的电荷根据四相时钟信号驱动，实现电荷转移。设计过程中必须保证四相驱动信号V1，V2，V3，V4的时序关系。图7所示为四相驱动信号与水平同步信号的仿真波形。

　　3 驱动电路CPLD实现

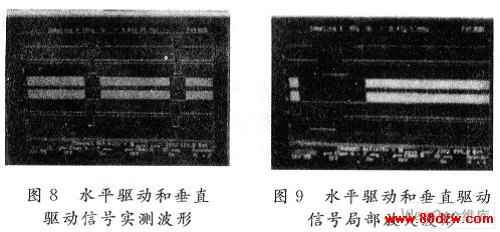

　　采用Altera公司的CPLD芯片EPM3256AQC208完成CCD驱动电路，方案已应用于工业摄像头系统。利用泰克500 MHz示波器实测波形如图8所示，图9为水平驱动和垂直驱动信号局部放大波形。时序及时延参数均满足要求，工作稳定可靠。基于PLD技术的方案，易于实现与其他芯片的接口，具有高度灵活性、天然的并行性和快速成型等特点，同时可通过编译平台方便设置PLD芯片的驱动电流，有效降低系统噪声，是一种性价比较高的选择。
