(万能表)万用表的使用方法(下)

文章摘要：指针式万用表内部结构简单所以成本较低.功能较少.维护简单.过流过压能力较强. 数字式万用表内部采用了多种振荡,放大.分频.保护等电路所以功能较多,比如可以测量温度.频率(在一个较低的范围).电容,电感.或做信号发生器等等. 由于内部结构多用集成电路所以过载能力较差.(不过现在有些已能自动换档.自动保护等.但使用较复杂).损坏后一般也不易修复. 数字式万用表输出电压较低(通常不超过1伏).对于一些电压特性特殊的元件的测试不便(如,可控硅,发光二极管等) 指针式万用表输出电压较高,(有10.5伏,12伏等). 电流也大

(万能表)万用表的使用方法(下),标签：电子基础,电子基础知识应用,http://www.88dzw.com

指针式万用表内部结构简单所以成本较低.功能较少.维护简单.过流过压能力较强.
       数字式万用表内部采用了多种振荡,放大.分频.保护等电路所以功能较多,比如可以测量温度.频率(在一个较低的范围).电容,电感.或做信号发生器等等.
       由于内部结构多用集成电路所以过载能力较差.(不过现在有些已能自动换档.自动保护等.但使用较复杂).损坏后一般也不易修复.
       数字式万用表输出电压较低(通常不超过1伏).对于一些电压特性特殊的元件的测试不便(如,可控硅,发光二极管等)
       指针式万用表输出电压较高,(有10.5伏,12伏等).
       电流也大(如MF-500*1欧档最大有100毫安左右)可以方便的测试可控硅,发光二极管等.
       对于初学者,应当使用指针式万用表.
       对于非初学者,应当使用两种仪表.

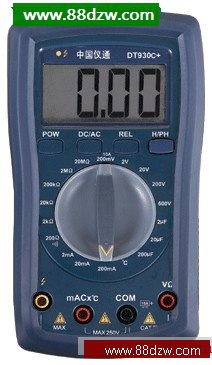

   图一:指针式万用表 图二:数字式万用表


万用表的使用的注意事项


（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时 ，使万用表指针指在零电压或零电流的位置上。
　　（2）在使用万用表过程中，不能用手去接触表笔的金属部分 ，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。
    （3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时 ，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。
    （4）万用表在使用时，必须水平放置，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。
   （5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用 ，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。


欧姆挡的使用


　一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。
       二、使用前要调零。
       三、不能带电测量。
       四、被测电阻不能有并联支路。
       五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。
六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。
