    天线是影响所有无线通信系统可靠性和性能的众多因素中很关键的一个。选择能完全满足系统性能指标的天线是非常重要的。

天线是影响所有无线通信系统可靠性和性能的众多因素中很关键的一个。选择能完全满足系统性能指标的天线是非常重要的。

然而，现今的小型手持设备也给天线设计工程师带来了挑战，天线要尽量薄、结构要紧凑、性能要高，而且还要满足各种各样的技术标准。面市时间和成本也是制造商要考虑的两个重要因素。

为系统选择最好的天线的两个主要条件是天线的电气和机械特性。这些指标受设备的设计和机械结构所限制。

基本的电气特性

应该考虑的基本电气特性是天线的工作频率、带宽、最大增益、平均增益、效率、回波损耗，或者电压驻波比(VSWR)，以及极化方向、指向性、副瓣和后瓣辐射强度、前后比、相位方向图、阻抗和额定功率。天线的构成材料和实际的射频RF设计也决定了天线的最终电气性能。天线的构成材料应该有很低的损耗和很好的传导率。

工作频率

工作频率的范围由应用的类型决定。例如，Wi-Fi 802.11b/g、ZigBee和BlueTooth都使用相同的2.4GHz ISM频段，该频段的带宽大约是80MHz（2.4～2.48GHz）。商业GPS系统使用L1 1.575GHz频段，其带宽为2MHz（1575.42MHz±1MHz）。

GSM系统使用850/1900MHz频段，或者900/1800MHz频段，具体采用哪个频段取决于相应地区的运营商。3G系统也使用不同的频段，也是与地区相关的。例如，欧洲的WCDMA系统使用2.1GHz频段。
四或五频段移动电话的天线主要用于全球漫游，以及实现不同通信体制间的通信，如图1所示。它们可以在四频段GSM系统和W-CDMA2100系统中收发信号以实现在所有移动电话频段内的互通。其他一些应用也包括WiMax、UWB、ISM900、ISM5/5.8GHz、DVB-H、MediaFLO、DECT、RFID、VHF、UHF、AM和FM等。

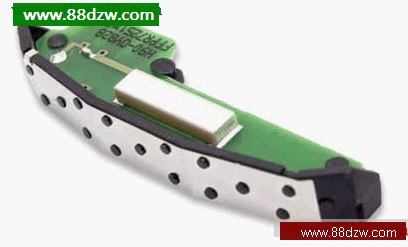

图1 内置的、混合型移动电话五频段天线通常用于全球漫游和不同通信技术体制间的通信

多天线系统，例如分集和多天线系统（MIMO）被用在需要提高数据速率的应用中。使用多天线系统时，设计和表征整个天线系统是至关重要的，这包括天线与天线之间的隔离度和相关性测试等。

增益和效率

最大增益、平均增益和效率决定了天线的带宽和性能。这些指标越高，天线的带宽和性能就越好。而且，天线在它的工作频率范围内也应该有足够的VSWR。

通常，10dB的回波损耗（2.0:1.0 VSWR）或更好是人们预期的指标。为了获得天线整体性能的更好相位图，应该考虑效率的最大增益或者平均增益。但是不要陷进仅考虑这些特性中的一个就得出一个结论。

最大峰值增益是衡量天线指向性的一个很好指标，但如果把它作为决定常规天线性能的主要标准则会被误导。通常，越是复杂的设备中，增益会越低，所以当天线被安装在实际的设备中时就会产生损耗。

这是由于高的峰值增益总是意味着指向性的某一强度，而且可能导致天线在某个方向上增益更低，这是由于在相位方向图中某方向的零强度。人们应该选择一个在推荐的分贝值之上还有余量的天线，以确保它满足实际环境中的系统需求。

大多数的无线系统都有50Ω的阻抗，天线也应该尽可能地与这个值匹配，以减少系统中的不匹配/损耗。为了全面表征天线的特性，其他要考虑的因素还包括极化方向（垂直极化、水平极化，或圆极化），以及相位方向图（在xz平面、zy平面和xy平面）等。

大多数手持便携设备需要一个线性极化天线，并且具有用于覆盖360°全方向的全向相位方向图，但真正的全向相位方向图只是理论上的。

通常，设备的机械结构影响天线相位方向图的形状，并在相位方向图中产生零强度和指向性。如图2所示，在许多情况下，决定真实天线性能的最好方式是天线的完整三维辐射效率，因为它显示了有多少天线的能量被转换成辐射波传输出去，以及由于天线阻抗不匹配所造成的损耗和辐射损耗有多少。

特别是在小型便携或手持设备中，由于实际使用的设备可能是朝着任意方向，三维效率是比最大增益更好的参数。此外，由于最大增益峰值波束可能朝向用户的身体，增益会由于人体衰减而降低。
