文章摘要：按照激励和响应的位置不同，网络函数可以分为策动点函数（又称为输入函数或入端函数）和传递函数（又称为传输函数或转移函数）。所谓策动点函数是当激励和响应在同一端口时的网络函数，而传递函数则是当激励和响应在不同端口时的网络函数。图9-6-2表示了六种形式的网络函数，其中图a、b表示策动点函数，图c、d、e、f表示传递函数。图a中网络函数即是入端运算导纳（复频域入端导纳）；图b中网络函数即是入端运算阻抗（复频域入端阻抗）；图c中即是转移运算阻抗，图d中即是转移电流比；图中即是转移电压比；图f中即是转移运算导纳。图9-6-2对于已知结构的线性网络，激励和响应指定后，就可以按定义（式9-6-1）计

网络函数,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

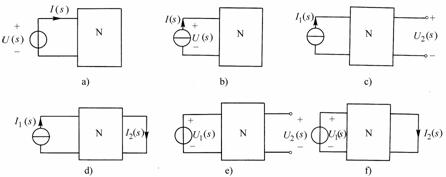

按照激励和响应的位置不同，网络函数可以分为策动点函数（又称为输入函数或入端函数）和传递函数（又称为传输函数或转移函数）。所谓策动点函数是当激励和响应在同一端口时的网络函数，而传递函数则是当激励和响应在不同端口时的网络函数。图9-6-2表示了六种形式的网络函数，其中图a、b表示策动点函数，图c、d、e、f表示传递函数。图a中网络函数即是入端运算导纳（复频域入端导纳）；图b中网络函数即是入端运算阻抗（复频域入端阻抗）；图c中即是转移运算阻抗，图d中即是转移电流比；图中即是转移电压比；图f中即是转移运算导纳。
