均匀传输线方程
[09-12 12:54:27] 来源:http://www.88dzw.com 电路基础 阅读:8930次
文章摘要:均匀传输线方程 首先引入表征传输线特性的电路参数:R0:导线每单位长度具有的电阻,其单位为W/m,在电力传输线中,常用W/km。L0:导线每单位长度具有的电感,其单位为H/m,H/km。C0:单位长度导线之间的电容,其单位为F/m,F/km。G0:单位长度导线之间的电导,其单位为s/m,s/km。如果沿线、L0、、参数到处相等,则称为均匀传输线。这样的电路称为均匀分布参数电路。以后的讨论都局限于均匀传输线。图10-2-1表示两根均匀的传输长线,在长线的始端x处取一小段长度元。在此段中,设导线的电阻为、电感为、导线间漏电导为、导线间漏电容为。图10-2-1[1] [2] [3] 下一页
均匀传输线方程,标签:电子电路基础,模拟电路基础,http://www.88dzw.com均匀传输线方程
首先引入表征传输线特性的电路参数:
R0:导线每单位长度具有的电阻,其单位为W/m,在电力传输线中,常用W/km。
L0:导线每单位长度具有的电感,其单位为H/m,H/km。
C0:单位长度导线之间的电容,其单位为F/m,F/km。
G0:单位长度导线之间的电导,其单位为s/m,s/km。
如果沿线、L0、
、
参数到处相等,则称为均匀传输线。这样的电路称为均匀分布参数电路。以后的讨论都局限于均匀传输线。

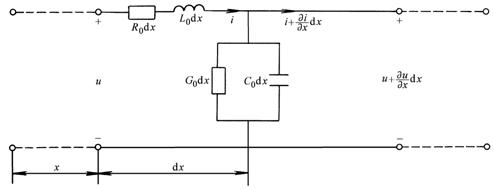

图10-2-1表示两根均匀的传输长线,在长线的始端x处取一小段长度元。在此
段中,设导线的电阻为
、电感为
、导线间漏电导为
、导线间漏电容为
。
图10-2-1
Tag:电路基础,电子电路基础,模拟电路基础,电路基础
