是随时间而变的等幅正弦振荡。如图10-4-1所示。

再固定某一时间，则：

    （10-4-3）

它是随距离x变化的正弦衰减振荡，振幅为。

图10-4-1

图10-4-2

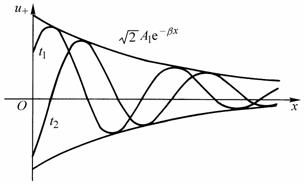

和两个瞬时沿线分布曲线如图10-4-2所示。它们是以为包络线的衰减正弦曲线。

综上所述，是随着时间的增大沿x增大方向推进，并在推进方向逐渐衰减的行波。这种自电源向负载方向推进的行波称为正向行波。

行波的推进速度是用相位保持不变的点的移动速度来表示的，称为相位速度，可由下式计算：
