引言
在最近几年里,扫描仪已经成为家庭、办公室的重要组成部分。扫描仪技术无处不在,使用方式也多种多样:
- 平板式扫描仪,也称为台式扫描仪,这是功能最多并且最常用的扫描仪。事实上,本文将主要讨论与平板式扫描仪有关的技术。
- 馈纸式扫描仪与平板式扫描仪相似,不同之处在于文档移动而扫描头固定。馈纸式扫描仪看起来很像小型的便携式打印机。
- 手持式扫描仪的基本技术与平板式扫描仪相同,不过,需要使用者移动它们以完成扫描,而不是使用由电机驱动的传动带。通常,这种类型的扫描仪提供的图像质量不太好。然而,它可用于快速抓取文本。
- 滚筒式扫描仪被出版业用来抓取极为细致的图像。它们使用一种叫做光学倍增管(PMT)的技术。在PMT中,待扫描的文档被安放在一个玻璃滚筒上。在滚筒的中心有一个传感器,它将从文档反射出的光拆分成三束光。每一束光都要通过一个滤色镜进入光学倍增管,在那里光信号被转化成电信号。

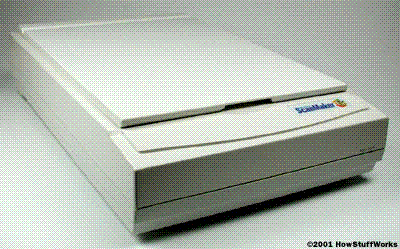

中晶Scanmaker系列平板式扫描仪 |
扫描仪的基本原理是分析图像并按照某种方式对图像进行处理。通过抓取图像和文本(OCR,即光学字符识别),可以将信息保存到电脑上的文档中。然后,您可以修改或增强图像,将它打印出来或者放在网页上。
在本文中,我们将集中讨论平板式扫描仪,但其基本原理也适用于其他大多数扫描技术。您将了解扫描仪的不同种类、扫描仪的工作原理以及“TWAIN”的含义是什么。您还将了解分辨率、插补以及位深度。
扫描仪的组成
一台典型的平板式扫描仪的组成部分包括:
- 电荷耦合器(CCD)阵列
- 反射镜
- 扫描头
- 玻璃板
- 灯
- 透镜
- 上盖
- 滤色镜
- 步进电机
- 平衡杆
- 传动带
- 电源
- 接口端口
- 控制电路

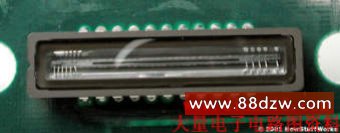

CCD阵列特写 |
扫描仪的核心部件是CCD阵列。CCD是扫描仪图像抓取领域最常用的技术。CCD是由大量微小的感光二极管组成,感光二极管能将光子(光)转换成电子(电荷)。这些二极管被称为光点。简而言之,每一个光点都对光敏感——入射到单个光点的光越亮,在这个光点积累的电荷就越多。
光子撞击光点并产生电子
您所扫描的文档的图像经过一系列的反射镜、滤色镜和透镜到达CCD阵列。这些元器件的具体排列取决于扫描仪的型号,但基本原理是大致相同的。
在下一页中,您将了解扫描仪的各个部件是怎样协同工作的。
扫描过程
下面是扫描仪扫描文档时要经过的步骤:
- 将文档放在玻璃板上,然后合上上盖。大多数扫描仪上盖的内侧都是白色的,但也有少数是黑色的。上盖提供了统一的背景,以便扫描软件可以将其用作参考点,以确定被扫描文档的尺寸。大多数平板式扫描仪都允许将上盖取下,以便扫描体积比较大的对象,例如一本很厚的书中的一页。

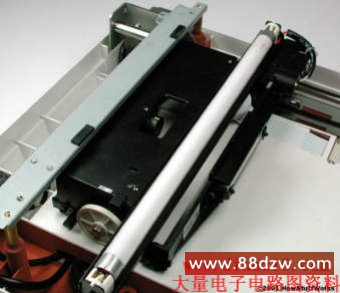

在上图中,您可以看到扫描头顶端的荧光灯。 |
