所包含的各谐波幅值与相位可用幅频特性和相频特性图来直观表示。

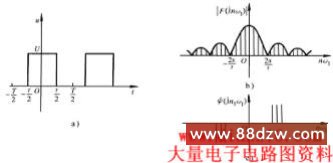

例6-1-2   周期脉冲信号如图6-1-4a所示，求该信号的频谱函数，并作振幅频谱和相位频谱图。

解：由波形图可知：

频谱函数为：

                                                                    （6-1-9）

若，则可得：

由上式可作出振幅频谱与相位频谱图，如图6-1-4b、c所示。
