集成运算放大器的结构和指标

一、集成运放的特点
        集成运放是一种理想的增益器件，放大倍数可达104～107。输入电阻从几十千欧到几十兆欧，输出电阻很小，仅为几十欧姆。 

二、集成运放内部的电路组成

内部是一个直接耦合的多级放大电路，可分为输入级、 中间级、输出级和偏置电路四部分。

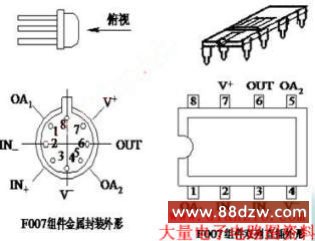

三、 集成运放的外部引出端子
        有输入端、输出端、连接正负电源的电源端、失调调整端、相位补偿端、公共接地端和其他附加端。

四、集成运放的主要性能指标
（1）输入失调电压UOS：好的小于1mV，差的达10mV左右。
（2） 输入失调电流IOS：好的可小于1nA，差的可大到5μA。
 （3）开环差模电压放大倍数Aod
          通用型运放Aod一般103～107。 
（4）差模输入电阻rid 
一般在几十千欧到几十兆欧范围。理想运放rid=∞。
(5) 差模输出电阻r一般20～200 Ω左右。
(6)最大输出电压Upp
        额定电源电压（±15V）和额定输出电流时，运放不失真最大输出电压的峰峰值，可达±13V左右。
