接地环路

环路包含两个方面的含义:
一是地线本身构成的环路。封闭在外界电磁场的作用下会产生感应电动势,从而产生电流,是地线上各点的电位都不相同,容易导致共阻抗干扰。在布置地线时,一定不能布置成封闭的环路,一定要留有开口。

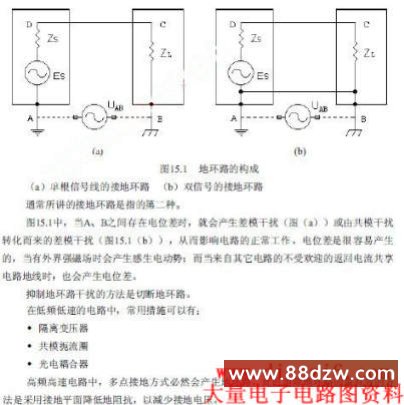

二是电路多点接地并且电路间有信号联系时构成的地环路。示意如图所示:
