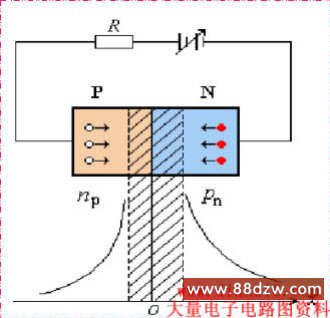

CD是非线性电容，PN结正偏时，CD较大，反偏时载流子数目很少，因此反向时扩散电容数值很小。一般可以忽略。

八、PN结的高频等效电路

由于PN结结电容（CB和CD）的存在，使其在高频运用时，必须考虑结电容的影响。PN结高频等效电路如下图所示，图中r表示电阻，C为结电容，它包括势垒电容和扩散电容。C的大小除了与本身结构和工艺有关外，还与外加电压有关。当PN结处于正向偏置时，r为正向电阻，数值很小，而结电容较大（主要决定于扩散电容CD）。当PN结处于反向偏置时，r为反向电阻，其数值较大。结电容较小（主要决定于势垒电容CB）。
