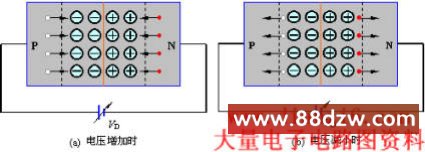

PN结在反向偏置时,IR很小,PN结呈现一个很大的电阻,可认为它基本是不导电的。

四、PN结的伏安特性

PN结的伏安特性(外特性)如图所示,它直观形象地表示了PN结的单向导电性。

PN结的伏安特性曲线

伏安特性的表达式

式中

iD——通过PN结的电流

vD——PN结两端的外加电压

VT——温度的电压当量,VT = kT/q = T/11600 = 0.026V,其中k为波耳兹曼常数(1.38×10–23J/K),T为热力学温度,即绝对温度(300K),q为电子电荷(1.6×10–19C)。在常温下,VT ≈26mV。

e——自然对数的底

Is——反向饱和电流,对于分立器件,其典型值为108~1014A的范围内。集成电路中二极管PN结,其Is值则更小.

当vD>>0,且vD>VT时,
