均比2VT小得多的条件下,上式可近似化简为

(10)

式中

输入电压vx、vy均可为正值或负值,故是一种四象限模拟乘法器。它的缺点是当输入信号较大时,会带来严重的非线性影响。

三、除法运算电路

图1所示为除法运算电路。考虑到反相端虚地的概念有

乘法器的输出电压为v2=vx2vo。

因此,得

上式表明,输出电压Vo与两个输入电压vx1、vx2之商成比例,实现了除法运算。应当指出,只有当vx2为正极性时,才能保证运算放大器是处于负反馈工作状态,而vx1则可正可负。故属二象限除法器。

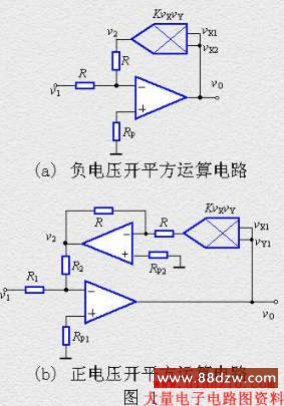

四、开平方电路

在图1所示的除法电路中,当vx2=vo,R1=R2=R,vx1= v1时,即接成图1a所示电路,由此可得

上式表明,只有当v1<0时,才能实现平方根运算。

若v1为正电压,则无论vo是正或负,乘法器输出电压v2均为正值,导致运放的反馈为正极性,不能正常工作。
