,而I随vy变化而改变,即gm和vo随vy大小改变,因此该电路称为变跨导式模拟乘法器。

图1所示的乘法电路的缺点是精度差(vy幅值小时误差大),而且vy必须为正才能工作,这样虽然vx可正可负,但只能构成二象限乘法器。为了使两输入电压vx、vy均能在任意极性下正常工作,可用 后面介绍的 双平衡式四象限乘法器。

二、双平衡式四象限乘法器


(a)双平衡式四象限乘法器原理  (b)乘法器符号

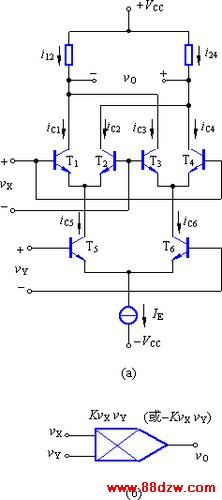

双平衡式四象限乘法电路如图1a所示,该电路由两个并联工作的差分式电路T1、T2和T3、T4及T5、T6构成的压控电流源电路组成。图1b为模拟乘法器符号。

由于 ,若IES1= IES2= IES,则有

     (1)

由于 (2)

    (3)

由式(1)和式(2)

同理可得

由此得  (4)
