  因此，用1GHz的示波器就可以满足系统级应用中USB2.0 high speed的测试。但我们不太愿意推荐1GHz的示波器用于USB2.0 high speed的测试，因为USB-IF规范上并没有这样推荐，我们很难去说明工程师接受不符合规范的带宽。  图16和图17是我们测试某品牌台式机USB埠时，将带宽设为4GHz和1GHz时的上升时间对比，只相差30ps左右。我用的连接计算机和夹具之间的连接线很短，只有十几厘米，如果用长的USB线缆，上升时间更大。

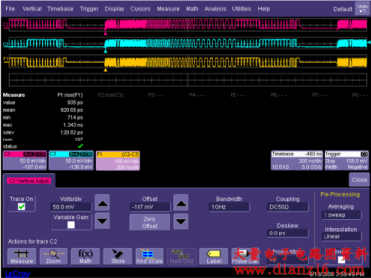

图16，1GHz带宽时测试USB2.0 high speed信号的上升时间

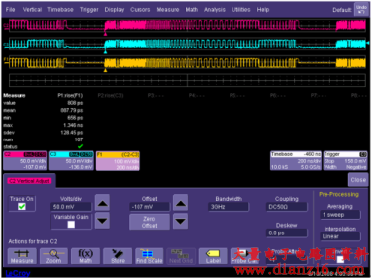

 图17，3GHz带宽时测试USB2.0 high speed信号的上升时间
