2、波特图

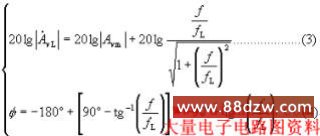

采用与低通电路同样的折线似方法，可画出高通电路的幅频和相频响应波特图如图2所示

　

　

3.7.2 单级放大电路的高频响应

一、BJT高频小信号模型建模

1、BJT高频小信号模型的引出

根据BJT的特性方程，推导出的H参数低频小信号模型在高频运用的情况下，其物理过程有些差异，主要表现在BJT的极间电容不可忽略。为此，我们从BJT的物理机质出发加以分析，再用电阻、电容、电感等电路元件来模拟其物理过程，从而得出BJT的高频小信号模型，如图1所示。现就此模型中的各个元件参数作一简要的说明。

2、BJT的高频小信号模型：

在图示的BJT的高频小信号模型中

图1 BJT的高频小信号模型

——受控电流源 ，它受 所控制。gm称为互导，定义为 ，因此，rce也略去。   （a)                         (b)          图1 高频小信号模型与H参数小信号模型等效电路的对比                          的定义 混合P型等效电路如图1所示。
