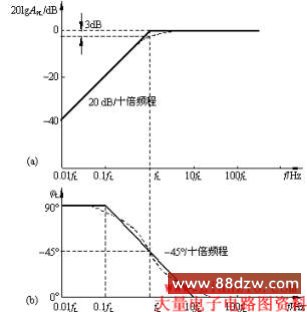

之间,可用一条斜率为 /十倍频程的直线来表示,于是可画得相频响应如图2(b)所示。

二、RC高通电路的频率响应

放大电路的低频响应,可用如图1所示的RC高通电路来模拟。下面我们分析RC高通电路的频率响应

图1

1、频率响应表达式

      (1)

 令           (2)

   (3)

 图2

由式(3)可得

幅频响应为 (4)

相频响应为  (5)
