图1所示幅频响应的中间一段是平坦的,即增益保持常数60dB,称为中频区。在20Hz和20kHz两点增益分别下降3dB,而在低于20Hz和高于20kHz的两个区域,增益随频率远离这两点而下降。在输入信号幅值保持不变条件下,增益下降3dB的频率点,其输出功率约等于中频区输出功率的一半,通常称为半功率点。一般把幅频响应的高、低两个半功率点间的频率差定义为放大电路的带宽,

即  BW = fH - fL

fH——频率响应的高端半功率点,也称为上限频率;

图2

fL——称为下限频率。

由于通常有fL << fH的关系,故有BW »fH。

有些放大电路的频率响应,中频区平坦部分一直延伸到直流,如图2所示。可以认为它是图1的一种特殊情况,即下限频率为零。这种放大电路称为直流(直接耦合)放大电路。现代模拟集成电路大多采用直接耦合进行放大。

五、频率失真

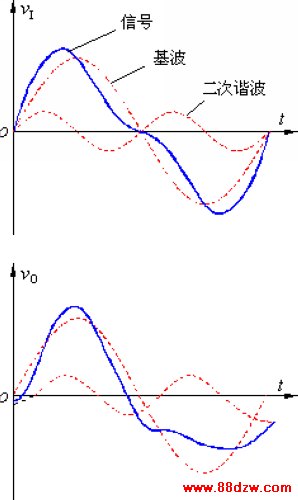

从信号的频谱一节的讨论可知,理论上许多非正弦信号的频谱范围都延伸到无穷大,而放大电路的带宽却是有限的,并且相频响应也不能保持常数。例如图1中输入信号由基波和二次谐波组成,如果受放大电路带宽所限制,基波增益较大,而二次谐波增益较小,于是输出电压波形产生了失真,这种由于放大电路对不同频率信号的增益不同,产生的失真叫作幅度失真。
