文章摘要:前述四种放大电路,不论使用哪种模型,其输入电阻Ri和输出电阻Ro均可用图1来表示。如图所示,输入电阻等于输入电压 与输入电流 的比值,即输入电阻Ri的大小决定了放大电路从信号吸取信号幅值的大小。对输入为电压信号的放大电路,即电压放大和互导放大,Ri愈大,则放大电路输入端的值愈大。反之,输入为电流信号的放大电路,即电流放大和互阻放大,Ri愈小,注入放大电路的输入电流愈大。当定量分析放大电路的输入电阻Ri时,一般可假定在输入端外加一测试电压,如图2所示,根据放大电路内的各元件参数计算出相应在的测试电流,则二、输出电阻放大电路输出电阻Ro的大小决定它带负载的能力。 图1上一页 [1] [2
模拟电路网络课件 第二节:放大电路的基本知识,标签:电子电路基础,模拟电路基础,http://www.88dzw.com前述四种放大电路,不论使用哪种模型,其输入电阻Ri和输出电阻Ro均可用图1来表示。如图所示,输入电阻等于输入电压 与输入电流
的比值,
即
输入电阻Ri的大小决定了放大电路从信号吸取信号幅值的大小。对输入为电压信号的放大电路,即电压放大和互导放大,Ri愈大,则放大电路输入端的值愈大。反之,输入为电流信号的放大电路,即电流放大和互阻放大,Ri愈小,注入放大电路的输入电流
愈大。

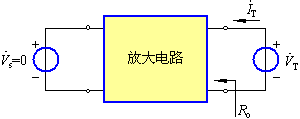

当定量分析放大电路的输入电阻Ri时,一般可假定在输入端外加一测试电压,如图2所示,根据放大电路内的各元件参数计算出相应在的测试电流
,则
二、输出电阻
放大电路输出电阻Ro的大小决定它带负载的能力。
|
