电感器的基础知识
[09-12 12:18:14] 来源:http://www.88dzw.com 电路基础 阅读:8975次
文章摘要:电感器基础知识 在电路图中,电感器如下所示: 下图将有助于您了解电感器在电路中的工作原理: 您在此处所看到的是一节电池、一个灯泡、一个环绕在(黄色)铁块周围的线圈以及一个开关。线圈即为电感器。如果您已经阅读过电磁体工作原理,便会知道电感器是一块电磁体。 想象一下水流……一种了解电感器工作原理的直观方法是,想象一根狭窄的水管,中间有水流通过,同时还有一个很重的水轮,水轮划桨浸在水管中。设想水管中的水开始时并不流动。 现在您尝试开始让水流动起来。水轮会阻止水流动,直到它跟着水流速度转动起来为止。如果您尝试停止水管中的水流,则正在转动的水轮将使水继续运动,直到水轮转动的速度减慢至水流的速度为止。
电感器的基础知识,标签:电子电路基础,模拟电路基础,http://www.88dzw.com电感器基础知识
在电路图中,电感器如下所示:

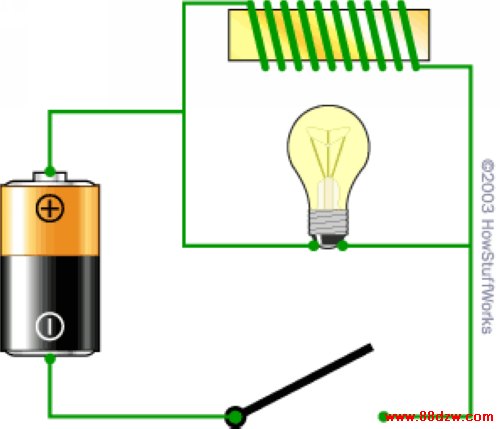

下图将有助于您了解电感器在电路中的工作原理:

您在此处所看到的是一节电池、一个灯泡、一个环绕在(黄色)铁块周围的线圈以及一个开关。线圈即为电感器。如果您已经阅读过电磁体工作原理,便会知道电感器是一块电磁体。
现在您尝试开始让水流动起来。水轮会阻止水流动,直到它跟着水流速度转动起来为止。如果您尝试停止水管中的水流,则正在转动的水轮将使水继续运动,直到水轮转动的速度减慢至水流的速度为止。电感器的工作原理与此相同,即电子在导线中流动——电感器阻止电子流发生改变。 |
灯泡是一个电阻器(电阻产生热量,使灯泡中的灯丝发光——有关详细信息,请参见电灯泡工作原理。)线圈中导线的电阻低很多(它只是一根导线),因此,当您打开开关时,将看到灯泡发出黯淡的光线。大部分电流将经过低电阻路径通过环路。而实际发生的情况是,当您合上开关时,灯泡起初很亮,然后变得黯淡。当您打开开关时,灯泡变得很亮,然后迅速熄灭。
导致这种奇怪现象发生的是电感器。当电流首次开始在线圈中流动时,线圈会形成一个磁场。在形成磁场的过程中,线圈阻止了电流的流动。一旦磁场形成,电流即可正常通过导线。当开关打开时,线圈周围的磁场使电流在线圈中流动,直到磁场消失为止。该电流甚至在开关打开的情况下也能使灯泡在一段时间内保持发光状态。换言之,电感器能在其磁场中存储能量,并通常阻止流经它的电流大小发生任何变化。
