什么是伽玛(γ)匹配

伽玛(γ)匹配实际上是T形匹配的半边,适合与50Ω同轴电缆连线,是一种很方便的匹配方式。其中d1>d2的比值越大,间距S越宽,γ棒长度ι越长,则输入阻抗就越高。

伽玛匹配的调整过程如下:
① 将可变电容短路;
② 在馈电点串入一只驻波表(驻波表要尽量靠近天线);
③ 由发射机输入信号,并且将频率由低向高变化,同时观察驻波情况;
④ 驻波最低处即为天线实际谐振点,如果不符合要求,可以改变天线振子的长度;
⑤ 恢复可变电容,在发射机送入和天线谐振频率一致的信号时,调整可边电容使驻波最小,此时驻波可能还是超过1.5;
⑥ 将伽玛棒和振子间的短路线在几厘米范围内移动,然后重复上一步调整,使驻波接近1。

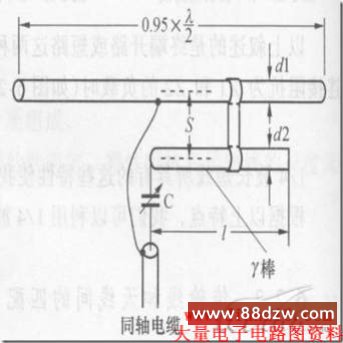

伽玛匹配连接方法如下图所示。

γ-1

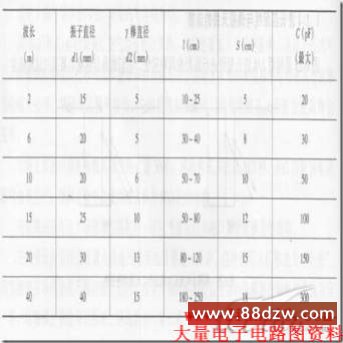

伽玛匹配工作在不同波段时各部分数据如下图所示。

γ-2
