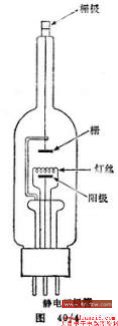

用脉冲静电计能测定10-9A或更小的电离电流。在研究如此微弱的电流时,需要用到直流放大器,它由一只“静电三极电子管”构成。这种管子的设计如图40/4所示,它的栅极电路阻值很高,栅极电流很小──它们的数量级分别为1017Ω和10-10A。因此,这种管子用在输入阻抗极高的情况。但它的放大倍数很低、甚至会小于1。它的外壳是由高度防漏电和防大气污染的特种玻璃制成。为了增加泄漏电流通道,管子顶部被加长,栅极就置于管子的这一端。应当注意的是,不要触摸管子,如有必要可以使用钳子。电子管中所用的是低电流灯丝,以减少正离子发射。把栅极这样放置可以使到达阳极的正离子减少到极少。通常把电子管放在一只不透明的罩子里,以减少光辐射。
欲测量的电离电流被输入到静电电子管及专用电路中。由于管子的放大效应,使得输出电极上的电流足以推动一只刻度为1000μA的普通电表。并且,这种效应会引起“漂移”,所以需要小心地调整零点。与单纯的直流仪器相比较,使用这种带放大器装置需要更加精心。使用前要让仪器预热几分钟、待仪器稳定后方可调零等等。
