HLC的构成及特征

1-2-1 HLC 的命令构成及特征

HLC 由下列8 个项目构成。
●MSL Setup（MSL 的设置）：设置MSL 各工位的种类和状态。
●Edit Program(编辑程序)：制定和编制生产程序。编程后，通过优化分配贴片点、配置送料器，
使各个工位保持同一生产节拍，
●Mount Simulation(贴片模拟)：对总生产时间（大约）等，进行模拟。
●Production Planning(生产计划)：制定生产计划，设定预定生产数量，估算结束时间等。另外、
在有计划的执行多项生产程序时，可执行优化，使各项程序的通用元件（送料器）固定，
把准备工作精简到最低程度。
●Production(生产)：把生产程序传送到工位进行生产。在HLC 中显示各工位生产出现的错误、
元件剩余数量等生产状况。
●Result Summarizer(实绩统计)：按日、月统计出生产管理项目信息。
●Machine Pro…(机器程序结合)：把各个工位制作的程序整合为1 个程序。
●Flexline Database（柔性生产线数据库）：用于登录已生成的元件数据（包括图像数据、胶贴
数据）的数据库。编制其他程序时，可引用数据库中的登录数据，简化制作元件数据的工作环节。

1-2-2 生产线的构成
HLC 的工位可连接少则1 台、多至7 台的作业机器。可连接的工位包括
KD770/775/KE710/720/730/740/750/760/2010/2020/2030/

2040/2050/2060/2050R/2055R/
2060R/FX-1/FX-1R/CX-1。
但1 条生产线最多连接2 台点胶机（KD-770/775）。

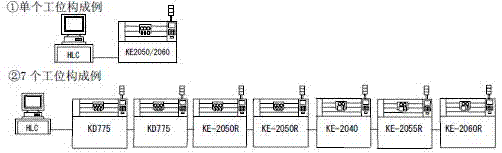

1) 构成举例
①单个工位构成例

2) 连接举例与必要的配件

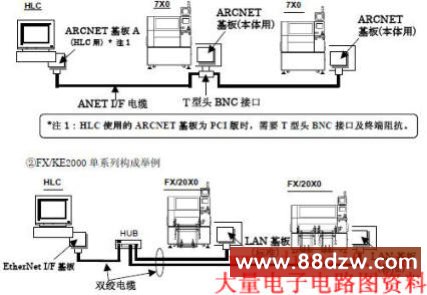

① KE700 单系列构成例

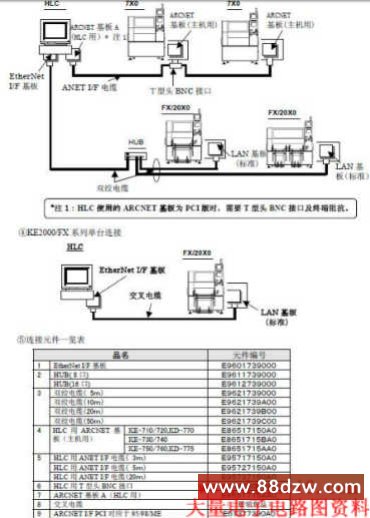

③KE700／KE2000/FX 系列混合连接
