肖特基二极管的结构与封装及应用

肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。

肖特基二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如图4-44所示。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

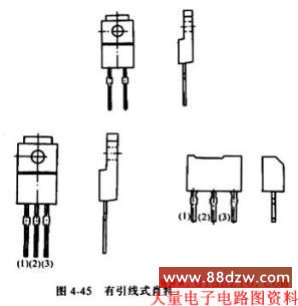

　　采用有引线式封装的肖特基二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式，如图4-45所示。
　
　　肖特基对管又有共阴（两管的负极相连）、共阳（两管的正极相连）和串联（一只二极管的正极接另一只二极管的负极）三种管脚引出方式，见图4-46。
　
　　采用表面封装的肖特基二极管有单管型、双管型和三管型等多种封装形式。
