　　带宽的确定
　　当567被用作音调开关时，其带宽（中心频率的百分数）的最大值约为14%。此值与25至250mV均方根值的带内信号电压成正比。但是，当信号电压由200变至300mV时，则不影响带宽。同时，带宽反比于中心频率f0和电容器C2的乘积。实际带宽为：
　　BW＝1070
　　BW的单位为中心频率的百分数（%），而且，Vi≤200mVRMS。式中Vi的单位为V-RMS，C2的单位为uF。
　　通过试探和误差处理来选择C2，一开始可选择C2的值为C1的2倍。随后可增加C2的值以减小带宽，也可减小C2的值以增加带宽。
　　检测带宽的对称性
　　所谓检测整容的对称性就是测量此带宽与中心频率的对称程度。对称性的定义如下：
　　（fmax＋fmin－2f0）/2f
　　这时fmax和fmin是相应于所检测频带二边沿的频率。
　　如果一个音调开关的中心频率为100KHz，而带宽为10KHz，频带的边沿频率对称于95KHz和105KHz，这样，其对称性为0%。但是，如果其频带相当不对称，边沿频率为100KHz和110KHz，其对称值增加到5%。

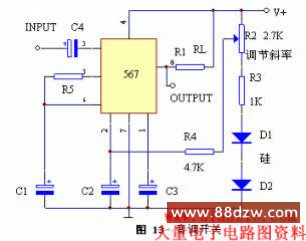

　　如果需要，可以用微调电位器R2和47KΩ的电阻R4在567的引脚2上加一外偏微调电压，以使对称值减至0，如图13所示。将电位器的中间滑动触点向上移则中心频率降低，向下移则中心频率升高。硅二极管D1和D2用作温度补偿。
　　音调开关设计
　　以图3所示的典型电路为基础，很容易设计出实用的音调开关。频率控制元件电阻R1和电容C1各值的选定可利用图6的诺模图。电容C2容量的选择可以上述讨论为基础，由实验确定。一开始可用其容量为C1的两倍的电容，然后，若有需要可调整其值，以给出所要求的信号带宽。如果对于频带的对称性要求严格，可如图13所示，加一对称性调整级。

最后，使C3之值为C2的2倍。并检查此电路的响应。如果C3太小，引脚8上的输出可能会在开关期间因过渡历程而发生脉冲。如C3选择适当，则整个电路设计完毕。
　　多路转接开关

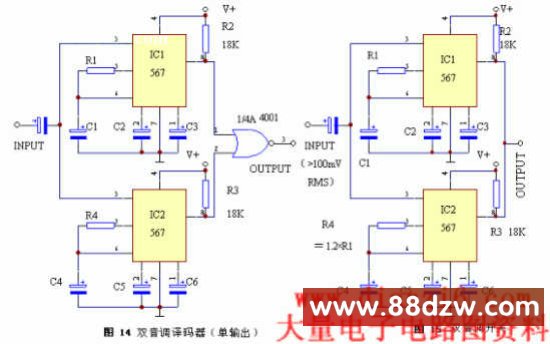

　　可以从一个音频输入馈入任意多个567音调开关，以构成任何所希望规模的多音调开关网络。图14和图15是二种实用的两级开关网络。

　　在图14中的电路有双音解码器的作用。在二个输入输入信号中有任一个出现时，都可激励出一个信号输出。图中，二个音调开关是由是一个信号源激励的，而其输出则由一个CD4001B型CMOS门集成块来进行或非处理。图15所示为二个567音调开关并行联接，其作用有中一个相对带宽为24%的单个音调开关。在此电路中，IC1音调开关的工作频率设计成比IC2音调开关的工作频率高1.12倍。因此，它们的转接频带是叠合的。
