振荡器设计



　　图4和图5所示为如何使567产生精密的方波输出。从引脚6处可以获得非线性锯齿波，但其用途有限，不过，在引脚5上可获得性能极佳的方波。如图4所示，其输出方波的上升时间和下降时间为20nS。

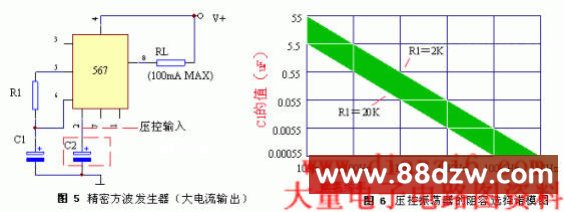

　　此方波的峰到峰幅值等于电源电压减去1.4V。这种方波发生器和负载特性极佳，任何大于1KΩ的电阻性负载均不会影响电路的功能。另外，此方波发生器的输出也可以加至低阻抗负载，如图5所示，引脚8输出端的峰值电流高达100mA，但波形略差。
　　利用前述的振荡频率和电容计算公式（1）和（2），即可确定这类振荡器的各种参数。同样的，R1必须限制在2至20KΩ的范围内。为使计算简化，节约时间，决定振荡频率的元件数值也可以由图6所示的诺模图上直接读出。
　　例如，需要此567振荡器工作在10KHz，C1和R1的值可以是0.055uF和2KΩ，或者是0.0055uF和20KΩ。
　　在567的引脚2上加一控制电压，即可使振荡器的工作频率在一个窄范围内微调百分之几。如果加上控制电压，引脚2应接去耦电容C2，其值应大致为C1的2倍。

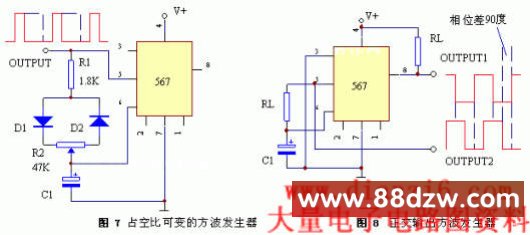

　　图4和图5的电路可以用不同的方式修改，如图7至图10所示。在图7中，占空比或传号/空号之比对所产生的波形而言是完全可变的，借助微调电位器R2，其变化范围为27∶1至1∶27。另外，在每个工作周期内，C1交替充放电，充电是经电阻R1、二极管D1和R2的左侧，而放电则通过电阻R1、二极管D2和R2的右侧。只是随着传号/空号比率的改变，工作频率略有改变。
　　图8所示的电路可以产生正交方波，此振荡器在引脚5和8上的二个方波输出有90°的相位差。在此电路中，输入引脚3通过接地。如果在引脚3上加有2.8V以上的偏置电压，则引脚8上的方波有180°相移。

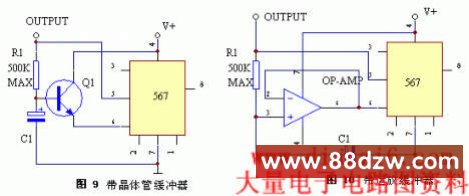

　　图9和图10所示为定时电阻值最大可为500KΩ左右的振荡器的电路。这样，定时电容C1之值即可按比例减小。在这二个电路中，在567的引脚6和R1、C1的节点间接有一个缓冲级。
　　在图9中，这个缓冲级是一级晶体管射极跟随器。踞遗憾的是，这一级的引入使波形的对称性略差。相对应的是，图10所示电路以一级运算放大器跟随器作为缓冲级。这样就不影响波形的对称性。
567的五个输出
　　567的五个输出端子。其中二个（引脚5和6）提供振荡器的输出波形，而第三个输出端子引脚8，则如前所述为567的主要输出口。其余的二个输出端为此解码器的引脚1和2。
　　引脚2与锁相环的相位检波器输出端相接，在内部被静态偏置到3.8V。当567接收到带内输入信号时，此偏置电压随之改变，且在典型的0.95至1.05倍振荡器自由振荡频率范围内，偏置电压的变化与输入信号频率呈线性关系。其斜率为每频偏百分之一有20mV（即20mV/ f0）。

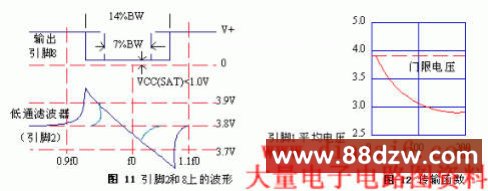

　　图11所示为当567作为音调开关时，引脚2输出和引脚8输出之间的时间关系。图中所示为在两种带宽（14%和7%）下的时间关系。
　　引脚1给出567正交相位检波的输出。当音调锁定时，在引脚1上的平均电压是此电路带内输入信号幅度的函数，如图12的传输函数所示。当引脚1上的平均电压被下拉到3.8V门限值之下时，集电极在引脚8上的内部输出晶体管就导通。
