什么是OTL

OTL是英文Output Transformer Less 的简写，意思是无输出变压器。OTL功率放大器就是没有输出耦合变压器的功率放大器电路。 OTL功率放大器大多数采用互补推挽输出级电路。

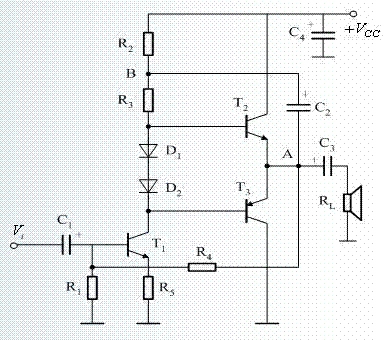

如图所示为互补对称式OTL功率放大电路。T2为一只NPN型功率晶体管，T3为一只PNP型晶体管，它们组成互补推挽输出管，T1为电压放大激励管。信号经过C1耦合送入T1进行放大后，从T1集电极产生的信号正半周使T2导通，负半周则使T3导通，经过放大后的信号通过电容C3后输出至扬声器。
   电路中电容C2为自举电容，它和R2及R3组成自举电路，使B点的电位随输出电压的增高而增高，扩大了电路的动态范围。
