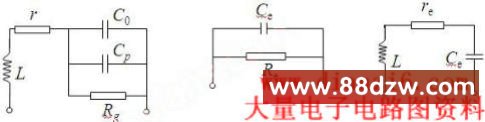

电容式传感器等效电路

L包括引线电缆电感和电容式传感器本身的电感：
r由引线电阻、极板电阻和金属支架电阻组成；
C0为传感器本身的电容；
Cp为引线电缆、所接测量电路及极板与外界所形成的总寄生电容；
Rg是极间等效漏电阻，它包括极板间的漏电损耗和介质损耗、极板与外界间的漏电损耗介质损耗，其值在制造工艺上和材料选取上应保证足够大。

供电电源频率为谐振频率的1/3~1/2
