排电阻（集成电阻）引线的识别

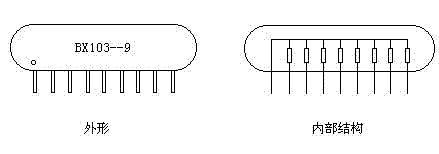

排电阻也叫集成电阻，其外形及内部结构见图。


图中BX表示产品型号，10表示有效数字，3表示有效数字后边加“0”的个数，103即10000Ω（10K）。半字线“--”后面的9表示此电阻有9个引脚，其中的一个引脚是公共引脚，一般都在两边，用色点标志。

排电阻适合多个电阻阻值相同，而且其中的一个引脚都连在电路的同一位置的场合，如图示。排电阻比分立电阻体积小，安装方便，但价格也稍贵。
