光栅的类型和结构
[09-12 11:39:56] 来源:http://www.88dzw.com 电路基础 阅读:8755次
文章摘要:光栅的类型和结构 光栅是由很多等节距的透光缝隙和不透光的刻线均匀相间排列构成的光电器件。按照工作原理,光栅可分为物理光栅和计量光栅,物理光栅基于光栅的衍射现象,常用于光谱分析和光波长等测量;计量光栅是利用光栅的莫尔条纹现象进行测量的器件,常用于位移的精密测量。按用途和结构形式,计量光栅又可分为测量线位移的长光栅和测量角位移的圆光栅。实际应用时,计量光栅又有透射光栅和反射光栅之分,透射光栅是在透明光学玻璃上均匀刻制出平行等间距的条纹形成的,而反射光栅则是在不透光的金属载体上刻制出等间距的条纹所形成。本节主要讨论透射式计量光栅。透射光栅的结构如图12.1.1所示,a为刻线(不透光)宽度,b为缝隙(
光栅的类型和结构,标签:电子电路基础,模拟电路基础,http://www.88dzw.com光栅的类型和结构
光栅是由很多等节距的透光缝隙和不透光的刻线均匀相间排列构成的光电器件。按照工作原理,光栅可分为物理光栅和计量光栅,物理光栅基于光栅的衍射现象,常用于光谱分析和光波长等测量;计量光栅是利用光栅的莫尔条纹现象进行测量的器件,常用于位移的精密测量。
按用途和结构形式,计量光栅又可分为测量线位移的长光栅和测量角位移的圆光栅。实际应用时,计量光栅又有透射光栅和反射光栅之分,透射光栅是在透明光学玻璃上均匀刻制出平行等间距的条纹形成的,而反射光栅则是在不透光的金属载体上刻制出等间距的条纹所形成。本节主要讨论透射式计量光栅。

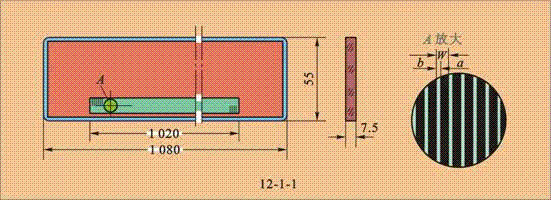

透射光栅的结构如图12.1.1所示,a为刻线(不透光)宽度,b为缝隙(透光)宽度, W = a+b称为光栅的栅距,一般a=b,也可做成a:b=1.1:0.9。常用的透射光栅的刻线密度一般为每毫米10、25、50、100、250条线,刻线的密度由测量精度决定。
图12.1.1 透射光栅
