比较器工作原理
[09-12 11:33:42] 来源:http://www.88dzw.com 电路基础 阅读:8421次
文章摘要:比较器工作原理图20-2 所示,单比较器的模拟输入电压与数字输出之间的关系。当模拟输入端 VIN+ 电压低于VIN– 电压时,输出数字低电平。当模拟输入端 VIN+ 电压高于 VIN– 时,比较器输出数字高电平。图20-2 中比较器输出部分的阴影区是由于输入偏移和响应时间所引起的不确定区。20.5 比较器参考源根据不同的工作模式,比较器可以使用外部或内部的参考源。加在VIN– 的模拟信号和VIN+ 的信号相比较,比较器的数字输出也随之改变(图20-2)。
比较器工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com比较器工作原理

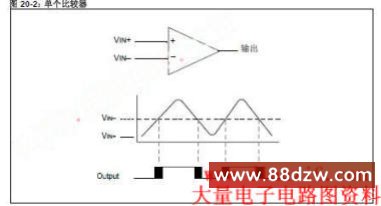

图20-2 所示,单比较器的模拟输入电压与数字输出之间的关系。当模拟输入端 VIN+ 电压低于
VIN– 电压时,输出数字低电平。当模拟输入端 VIN+ 电压高于 VIN– 时,比较器输出数字高
电平。图20-2 中比较器输出部分的阴影区是由于输入偏移和响应时间所引起的不确定区。
20.5 比较器参考源
根据不同的工作模式,比较器可以使用外部或内部的参考源。加在VIN– 的模拟信号和VIN+ 的信
号相比较,比较器的数字输出也随之改变(图20-2)。
