指数运算电路

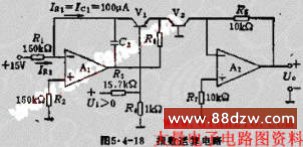

图5.4-18示出的是一个广泛用的指数电路，图中A2和V2组成基本指数运算电路，V2与V1是特性一致结温相同的对管，是温度补偿元件。由于辅助放大器AT的作用，使指数管V2的发射极电压与输入电压成正比的关系，随后由A2实现指数更换。

由图5.4-18得出V1G与V2的基极一发射极电压之差与输入电压U1的关系为：

基极一发射极电压与集电极电流之间的关系由式5.4-2给出。

利用V1和V2的对称特性可将他和电流对运算精度影响消除，UT的温度补偿的分析同对数运算电路。

该电路要求输入电压极性为正，若要对相反极性的输入电压旅行指数运算应对管和电源极性反接。
