加法电路

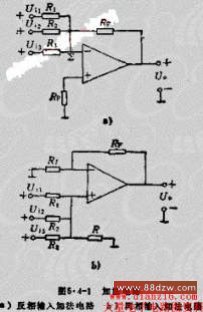

加法电路的输出电压UO是N个输入电压UI1,UI2...UIN的加权和,它的基本功能可以用数学表示式Y=A1*1+A2*2...+AN*N表示。如图5.4-1所示。

是加法电路的原理图。图5.4-1A为反相输入加法电路。UI1,UI2,UI3为加到运放放大器反相输入端的待加的输入信号。作为加法电路,输入端数目可根据待相加信号数目进行任意扩展。图中∑点为虚地点,IF=I1+I2+I3,输出电压

为了保证电路具有平衡对称结构(用以消除输入偏流及其温漂的影响),电阻R应满足RP||R1=R1||R2||R3||R

由运算放大器构成的加法电路,有反相与同相之分,二者相比较,反相输入加法电路,其输入之间不存在交扰问题,也没有共模电压干扰存在,调节方便,因而作为求和(加法)电路通常把运放反相使用。
