LC振荡电路及其主要元器件的选择
[09-12 11:29:17] 来源:http://www.88dzw.com 电路基础 阅读:8282次
文章摘要:LC振荡电路及其主要元器件的选择1)振荡电路的选择 电路的选择一般应考虑工作频率范围、波形和频率稳定度等要求。电路形式的选择比较灵活,有时不同形式的LC振荡电路都满足所提出的要求。现将常用的几种LC振荡电路的性能列于表5.3-1供选择时参考。2)晶体管的选择 在小功率振荡电路中,选管时主要从振荡频率、频率稳定条件考虑,至于功率要求可不作为重点。选管时应使FT或FMAX比所要求的振荡频率FO高若干部倍,一般FT(或FMAX)﹥(3~5)FO为宜。为了保证振荡频率的稳定和电路起振,选用的管子参数要稳定,ICBO要小,管子的B值要足够大,但也无须太大。3)静态工作点的确定 一般原则是在满足起振条件下
LC振荡电路及其主要元器件的选择,标签:电子电路基础,模拟电路基础,http://www.88dzw.comLC振荡电路及其主要元器件的选择

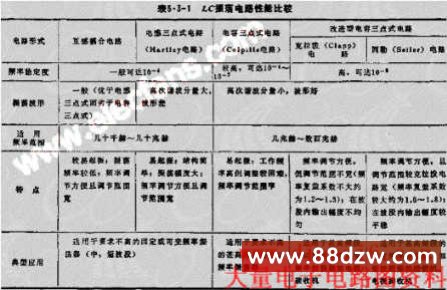

1)振荡电路的选择 电路的选择一般应考虑工作频率范围、波形和频率稳定度等要求。电路形式的选择比较灵活,有时不同形式的LC振荡电路都满足所提出的要求。现将常用的几种LC振荡电路的性能列于表5.3-1供选择时参考。
2)晶体管的选择 在小功率振荡电路中,选管时主要从振荡频率、频率稳定条件考虑,至于功率要求可不作为重点。选管时应使FT或FMAX比所要求的振荡频率FO高若干部倍,一般FT(或FMAX)﹥(3~5)FO为宜。为了保证振荡频率的稳定和电路起振,选用的管子参数要稳定,ICBO要小,管子的B值要足够大,但也无须太大。
3)静态工作点的确定 一般原则是在满足起振条件下应选择较低的工作点即ICO较小。这样,当振荡电路起振后,振幅增大,振荡将在截止区进
入振幅稳定状态,不致使振荡回路Q值减小,振荡波形好。对于功率为MW级的振荡管,LCO一般选在0.5~2MA左右。
4)振荡回路参数L、C的确定 振荡回路参数L、C的选择主要根据振荡频率、起振条件和振荡波形确定。在给定频率F0的情况下,每一个电感对应一个电容。因此,仍然存在对L或C的选择问题。当确定了C后,可按下式计算电感L
一般情况下,为了取得振荡频率的稳定,C值应取得大些好,这样可以减小晶体管极间电容和引线寄生电容的影响。然而,C值取得过大时,则会使振荡回路的Q值和谐振阻抗降低,使电路的负载能力和振荡振幅减小,波形变坏。综合考虑,一般振荡频率在几兆赫以下的LC回路,C值可选几百皮法,振荡频率在几十兆赫时,C值可选为几十皮法。
