反馈式正弦波振荡电路形式很多，但都是由选频放大和反馈电路两部分组成，其构成区图见图5.3-1。振荡电路实质上是一个正反馈放大器。

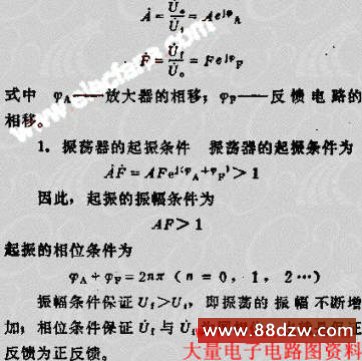

图中A、F分别为无反馈时选频放大器的电压增益和反馈电路的反馈系数。它们都是复数，其指数形式为：

2、振荡器的平衡条件 振荡器的平衡条件可表示为

满足上述条件，则电路产生振荡。振荡建立的过程是：电路振荡之初，其输入端加有起始电压，电路经正反馈作用，使这一电压不断放大。但在放大过程中，电压振幅的增面使电子器件的工作进入非线性区，器件的放大能力下降，当放大量减小到使AF=1时，振荡振幅就不再增加，而自动维持平衡，从而获得稳定的等幅振荡。选频放大器的选频网络使振荡电路只有某一个频率的信号满足振荡的相们条件，从而产生单一频率的正弦波振荡。

反馈式正弦滤振荡器中的LC振荡器和石英晶体振荡器多用于产生高频信号，RC振荡器和音叉振荡器多用于产生章频信号。
