集成运算放大器

[09-12 11:28:58]   来源:http://www.88dzw.com  电路基础   阅读:8988

文章摘要:即输出电压完成对输入电压的对数运算。2)反对数运算电路 将基极和集电极短接的晶体三极管接在反相放大器的输入回路中,就构成了反对数运算放大器,电原理电路如图5.2-27所示。即输出电压完成对输入电压的反对数运算。对数运算电路与反对数运算电路存在相同问题,即运算精度温度影响较大,实际应用中都必须进行温度补偿。2、部分国产集成运算放大器的系列(见表5.2-12)上一页 [1] [2] [3]

集成运算放大器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

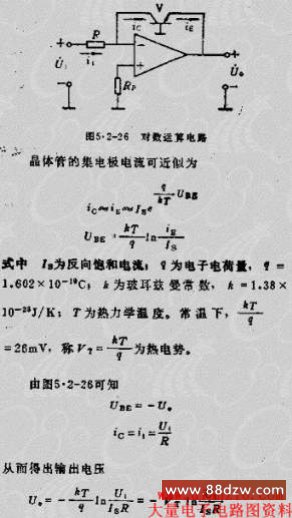

即输出电压完成对输入电压的对数运算。

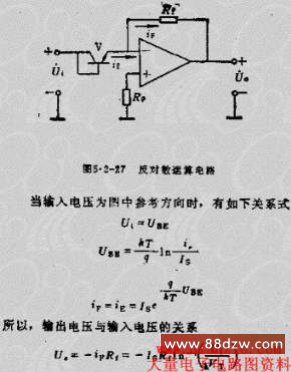

2)反对数运算电路 将基极和集电极短接的晶体三极管接在反相放大器的输入回路中,就构成了反对数运算放大器,电原理电路如图5.2-27所示。

即输出电压完成对输入电压的反对数运算。

对数运算电路与反对数运算电路存在相同问题,即运算精度温度影响较大,实际应用中都必须进行温度补偿。

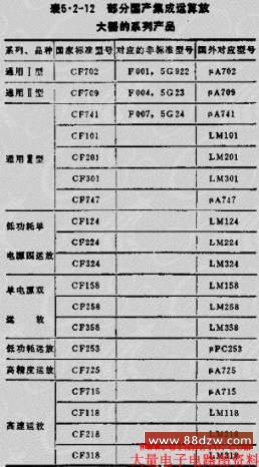

2、部分国产集成运算放大器的系列(见表5.2-12)

上一页  [1] [2] [3]
