晶体滤波器
[09-12 11:28:13] 来源:http://www.88dzw.com 电路基础 阅读:8233次
文章摘要:晶体滤波器以高频率稳定度和频率衰减特性陡峭震现在滤波技术中,晶体滤波器主要由特殊设计的石英谐振器构成,天然石英晶体器少而昂贵,现代用水热法培育人造石英晶体技术相当成熟且能成批生产,如性能良好的压电晶体有铌酸锂、钥酸锂等。石英晶体采用的石英片是按一定方位从晶体中切割而成,按切割方位角不同而分为AT、BT、CT、DT、ET、GT等不同切型。石英晶体谐振器1、谐振器特性 石英晶体是具有正反压电效应各向异性的结晶体,有非常稳定的物理特性和化学特性,并具有弹性振动损耗小、机械强度大等优点。石英晶体和其它弹性体一样,存在由惯性和弹性所决定的固有振动频率。当石英有固有振动频率与外电源频率相等时,石英晶体就
晶体滤波器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com晶体滤波器
以高频率稳定度和频率衰减特性陡峭震现在滤波技术中,晶体滤波器主要由特殊设计的石英谐振器构成,天然石英晶体器少而昂贵,现代用水热法培育人造石英晶体技术相当成熟且能成批生产,如性能良好的压电晶体有铌酸锂、钥酸锂等。石英晶体采用的石英片是按一定方位从晶体中切割而成,按切割方位角不同而分为AT、BT、CT、DT、ET、GT等不同切型。
石英晶体谐振器
1、谐振器特性 石英晶体是具有正反压电效应各向异性的结晶体,有非常稳定的物理特性和化学特性,并具有弹性振动损耗小、机械强度大等优点。石英晶体和其它弹性体一样,存在由惯性和弹性所决定的固有振动频率。当石英有固有振动频率与外电源频率相等时,石英晶体就产生谐振,具有振荡电路特性,它的谐振频率等于晶体的机械振动的固有频率。
石英晶体有良好的频率温度特性图5.1-9给出几种典型切型频率温度特性曲线。

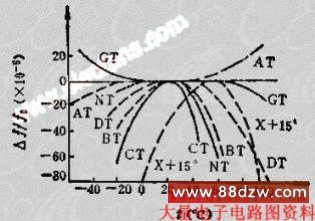

图5.1-9 几种切型的频率温度特性曲线
由图可知AT切型在-55~+85度之间频率变化都很小,特别是在-20~+40度范围内,频率基本上与温度无关。
2、石英谐振器等交电路及电抗频率特性
(1)石英谐振器等效电路 模拟晶体谐振点附近情况,它相当于一个串联谐振电路,因此可用集中参数LS、CS、RS来等效,LS称之动态电感,CS称之动态电容,RS称之动态电阻,其基频等效电路见图5.1-10
图5.1-10 石英谐振器基频等效电路
图中右边支路的电容C0称为石英谐振器的静电容。它是以石英为介质在两极板间形成的电容,其容量主要决定于石英片尺寸和电极面积,可用下式表示;
式中E为石英的介电常数;S为极板面积;D为石英片厚度。
C0一般在几皮法到几十皮法之间。
石英晶体的Q值非常高,是一般LC振荡回路远所不及,Q值与动态参数关系为
目前广泛使用的AT切型密封谐振器Q值,一般为(50~300)*10的3次方,而精密型的Q值可达(1~5)*10的8次方。
(2)石英谐振器等效电路电抗频率特性 由等效电路可知,有两个谐振角频率,一为左支路的串联谐振角频率WS,即石英片本身自然角频率
另一石英谐振器的并联谐振角频率
当忽略动态电阻RS的影响时,由石英晶体和等效电路可求其效电抗X。
其电抗频率特性曲线示于图5.1-11。
