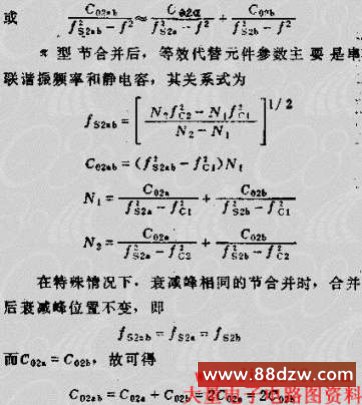

（2）X型节复合时的计算  两节X型电路的连接如图5.1-17所示，连接后元件Z2A、Z2B可用另一元件Z2AB代替：

可知，两个衰减峰相同的节合并时，代替后的谐振体频率不变，但静电容要比未合并的大一倍。

图5.1-17  两节X型电路连接图

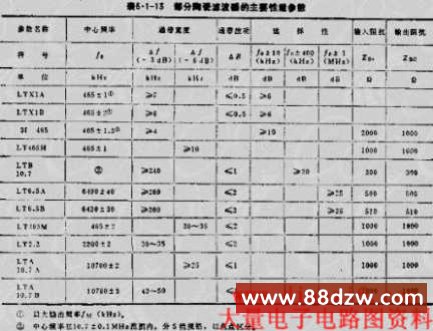

3、部分陶瓷滤波器主要性能参数  见表5.1-13
